逻辑电平指示电路图

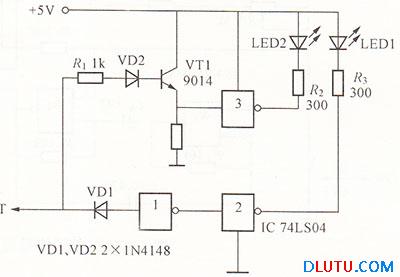

逻辑电平指示电路如图所示。它通过两只发光二极管的点亮状态,来判断高低逻辑电平及数据流信号。本电路可供逻辑电路的调试及维修使用。
当探头T测得的是低电平信号时,经VD1传至非门1反相后,由非门2输出低电平,LED1发光;当探头T测得的是高电平信号时,Vn导通,其射极输出高电平,经非门3反相后为低电平,LED2被点亮;当信号为连续的数字流信号时,LEDl和LED2交替发光,当信号频率较高时,LED1和LED2记呈全亮状态。
