四路防盗报警器电路图

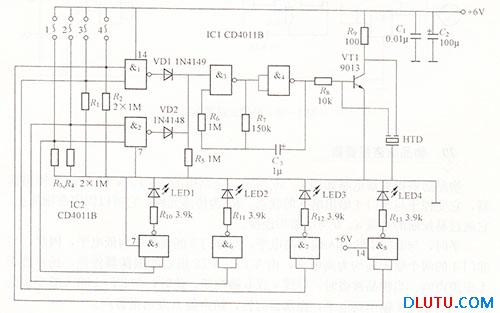

该报警器不仅能发出报警声,而且可以用LED发光二极管对盗情进行指示。四路防盗报警器电路如图所示,它主要曲两块CD401122输人端四与非门集成电路组成。与非门1、2的四个输人端分别通过细导线与电源的正极相连,形成四路防盗监测电路。与非门5~8的输入端均为高电平,输出端均为低电平,LED1~LED4均处于熄灭状态,此时,与非门1、2的输出端为低电平,使由与非门3、4组成的超低频振荡器停振,压电陶瓷片HTD无报警声发出。

若有盗贼行窃,假如把细导线1拉断,则与非门2的一个输人端经R3下拉为低电平,与非门2输出高电平,使超低频振荡器解锁起振,当与非门输出高电平时,由VT1及HTD组成的单音振荡器工作,并通过HTD发出间歇报警声。与此同时,与非门5的输人端也变为低电平,输出端变为高电平,使LED1点亮,告知1路发生盗情。
