可调脉冲发生器电路图
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

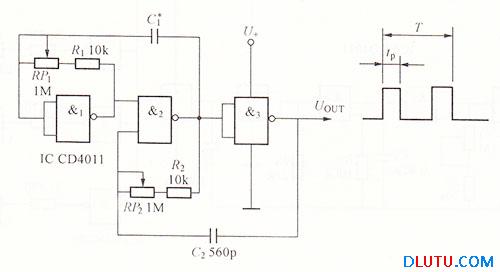

简介 如图所示的可调脉冲发生器电路,是一种可使脉冲频率和宽度独立调节又互不影响的电路,调节RP1改变脉冲振荡器的周期T,调节RP2可改变脉冲宽度tp,但不影响脉冲发生器的输出频率。
如图所示的可调脉冲发生器电路,是一种可使脉冲频率和宽度独立调节又互不影响的电路,调节RP1改变脉冲振荡器的周期T,调节RP2可改变脉冲宽度tp,但不影响脉冲发生器的输出频率。下表列出了不同的C1值可得到的频率范围,供参考。
频率范围
C1值脉宽tp(ms)fmin(Hz)fmax(Hz)3300pF0.01min14010k3300pF0.4max701k0.1uF0.01min1005000.1uF0.4max201001uF0.01min205k1uF0.4max22k
