低电压、低功耗、可编程晶体振荡电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介HA7210是一种低电压、低功耗,可编程晶体振荡器电路。与外接晶体配合,可产生高稳定度的时钟脉冲。 特点: 1、工作电压低,单电源工作,最低工作电压为2.0V. 2、低功耗,在32kHz时供

  HA7210是一种低电压、低功耗,可编程晶体振荡器电路。与外接晶体配合,可产生高稳定度的时钟脉冲。
  特点:
  1、工作电压低,单电源工作,最低工作电压为2.0V.
  2、低功耗,在32kHz时供电电流为5uA,在1MHz供电时为130uA。
  3、频率范围宽,工作频率范围为10kHz~10MHz,可编程设定。
  4、外围元件少,仅需要一个晶振。
  5、工作稳定性好,在整个工作温度范围内,振荡器频率有极高的稳定性(0.1ppm/摄氏度)。
  管脚及各管脚功能:HA7210为双列直插式DIP封装,如图4所示。各管脚功能如下:1脚为电流正极;2脚接晶振(晶振输入);3脚接晶振(晶振输出);4脚接电源负极(接地);5脚为振荡器输出;6脚为频率选择1,7脚为频率选择2,8脚为控制端。
  HA7210有一个控制端(8脚)ENABLE,可控制其输出状态;当ENABLE端接地时,输出高阻态;当ENABLE接Vdd时,输出为工作状态。

$show_page$

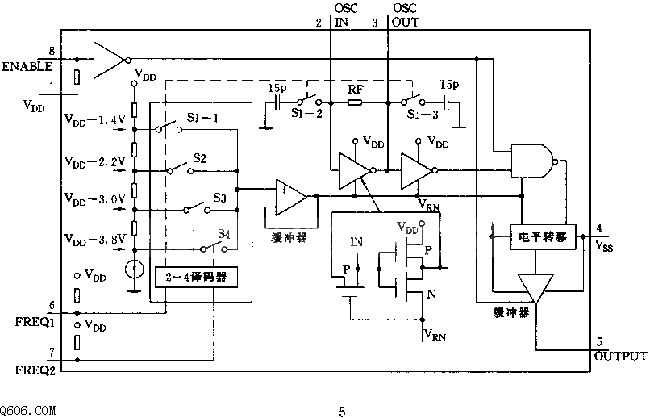

结构原理图及编程表:HA7210的内部结构原理如图5所示。它主要由选择不同的频率范围的译码器及模拟电子开关组成的编程电路,缓冲器、振荡器、电平转移电路及输出缓冲器组成。HA7210的极限参数为:电源电压:10V;对任何脚的电压:Vss-0.3V到Vdd+0.3V;结温(塑封):+150摄氏度;焊接温度(10秒):+300摄氏度;工作温度范围:-40度~+85度;贮存温度:-65度~+150度。

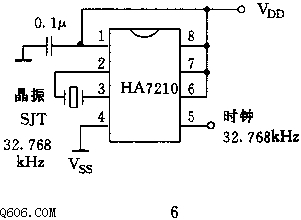

应用电路:HA7210的应用电路十分简单,仅外接一个所需频率的晶振SJT,如图6所示是32.768kHz时钟晶振振荡电路。根据频率范围,FREQ1及FREQ2应接高电平。图中0.1uF接在1脚附近,它起去耦作用。
