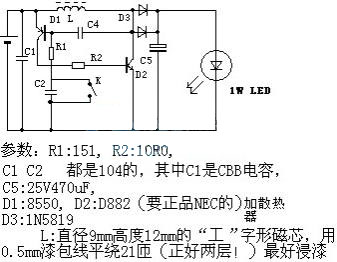

3W大功率LED驱动电路图

C4电容是473的独石电容，D3是两支1N5819并联。
高功率LED简易驱动，就是那个高功率白灯上用的，只不过我用的是3W的led！电路输入1.2V （高容量NI-MH电池）电流大约1.4至1.8A效率不是很高，大约70%，如果把那只150欧的电阻换成200欧的，输入电流降为1.0至1.3A
那只D882上需要加装一片面积大约为3平方厘米的小铜片用来散热，我是把D882的头部用斜口钳钳掉（减小体积），然后直接焊在铜片上了。
