交流电网供电的发光二极管电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该电路简单地由集成运算放大器、TCA335A和硅光电二极管BPX91组成。利用BG38.2mm光滤波器可以使光极管对光的敏感度与人眼相一致。开关S用于自10*2至10*5 1x按十进制变换量程。100uA表头用于

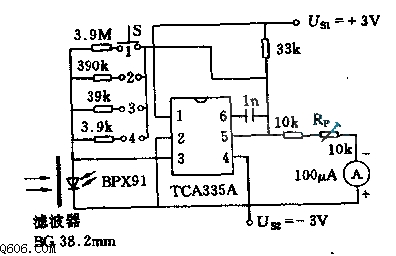

该电路简单地由集成运算放大器、TCA335A和硅光电二极管BPX91组成。利用BG38.2mm光滤波器可以使光极管对光的敏感度与人眼相一致。开关S用于自10*2至10*5 1x按十进制变换量程。100uA表头用于指示照度的数值。
主要技术数据:工作电压Us：正负3V 工作电流Is：0.5mA 全量程测量范围B：10*2～10*51x 温度系数a：+0.2%/K 最大输出电流I：<1mA
