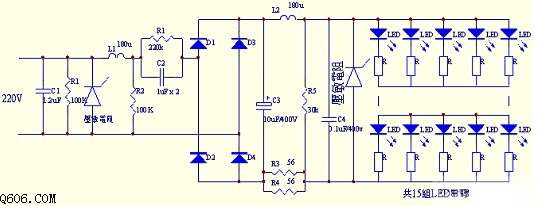

220V交流LED灯驱动电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介电路中,C1,R1,压敏电阻,L1,R2组成电源初级滤波电路,能将输入瞬间高压滤除,C2,R2组成降压电路,C3,C4,L2,及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路,能有效地保护LED不被瞬间
