固定偏置电压和限流电阻驱动LED电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介在白光LED应用中最明显的问题是产品的匹配性差，按照白光LED的典型规格，电流为20mA时正向电压的最小值为3.0V，典型值为3.5V，最大值为4.0V。显然，稳压源不是合理的解决方案。利用相

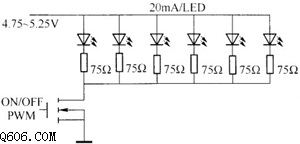

在白光LED应用中最明显的问题是产品的匹配性差，按照白光LED的典型规格，电流为20mA时正向电压的最小值为3.0V，典型值为3.5V，最大值为4.0V。显然，稳压源不是合理的解决方案。利用相同的电流驱动每只LED可以获得均匀亮度，但成本很高。大多数应用只是简单地利用固定偏置电压和限流电阻来获得近似匹配的白光LED亮度，如图所示。
