音乐对讲门铃电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介有一种对讲门铃的电路如图,其工作原理如下:平时挂机时叉簧开关HS的1、2触点接通,用AC220V供电,V1有直流输出,此电压既对电池充电,也加到音乐IC的③脚。如按一下S,则音乐IC的

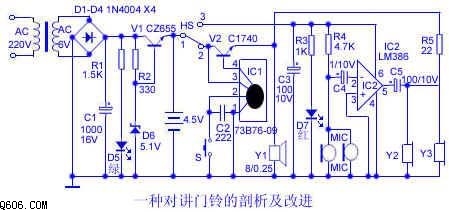

有一种对讲门铃的电路如图,其工作原理如下:平时挂机时叉簧开关HS的1、2触点接通,用AC220V供电,V1有直流输出,此电压既对电池充电,也加到音乐IC的③脚。如按一下S,则音乐IC的②脚受触发,④脚有音乐信号输出,经V2放大后推动扬声器发声,同时经R5推动Y2、Y3。摘机后,叉簧开关HS的1、3接点接通,通话电路接通电源,这时可进行对讲。

本对讲门铃由于音频放大器IC2(LM386)的增益很高,容易使Y2、Y3产生啸叫声。经笔者实际验证,只要在Y2、Y3两端并联一只几pF的小电容,啸叫声即可消除。
