电话占线指示器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本电路是电话占线批示灯，工作原理：当内网电话都没有摘机时，T1、T2端处于60V高电压，经R3、R4分压，R4两端大约有1.8V电压，故T2导通，T1截止，LED因T1截止而无电，不亮，当内网电话

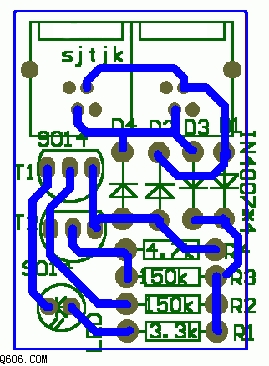

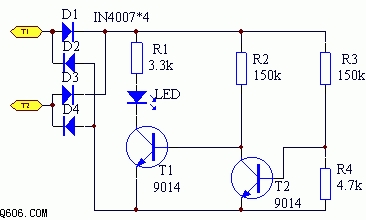

本电路是电话占线批示灯，工作原理：当内网电话都没有摘机时，T1、T2端处于60V高电压，经R3、R4分压，R4两端大约有1.8V电压，故T2导通，T1截止，LED因T1截止而无电，不亮，当内网电话有摘机时，T1、T2端60V高电压下降，经R3、R4分压，R4两端大约有0V电压，故T2截止，T1导通，LED因T1导通而获电，发光。
