OPA2111构成的10Hz四阶巴特沃斯低通滤波器

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

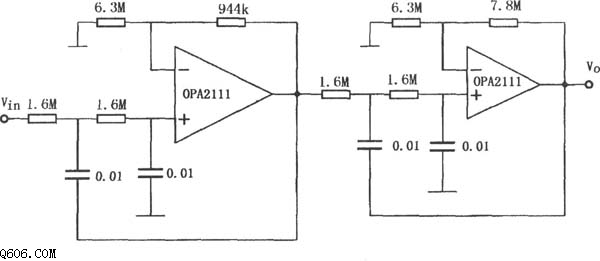

简介如图所示为10Hz四阶巴特沃斯低通滤波电路。该电路利用OPA2111双运放的高阻抗、低偏置电流的特点组成四阶有源滤波器。按图示元件参数，电路的截止频率为10Hz，增益为2.6，斜率为-24
