双色互补交替显示流水彩灯电路图

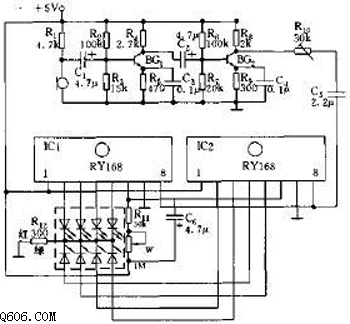

  如图所示的双色互补交替显示音乐流水彩灯能跟随音乐节奏交替互补追逐发光，每组彩灯发光顺序为：2、3→3、4→4、5→5、2→2、3……产生很好的光色动感效果。
  电路原理：电路中IC1、IC2为彩灯控制专用IC RY168.该IC为软封装，共有8个引出脚，其中第2～5脚为彩灯控制输出端，第8脚为音频输入端，该IC以双路跃进方式输出彩灯控制信号，调节其第6脚所接的电位器可改变其内部振荡频率，进而改变彩灯的追逐速率。另外该IC的4个输出端的追逐速率还受控于从第8脚输入的音乐信号，使彩灯的追逐速率依音乐节奏而相应变化，本电路中，该两个IC接成并联方式，以使两个IC同步工作。两只IC各输出端所接的红、绿色彩灯一一对应。且两只相对应的红、绿彩灯安排在一起组成一个双色彩灯。
