数字钟整点报时电路图

  有不少场合，如车站候车室、浴室、写字楼、医院等公共场合，一般设置的数字钟都无声光报时功能，这给旅客、顾客或病员等会带来不便。本整点报时电路在整点时能准确地进行声、光报时，能奏出一首世界名曲，且每次整点按序换一首乐曲。

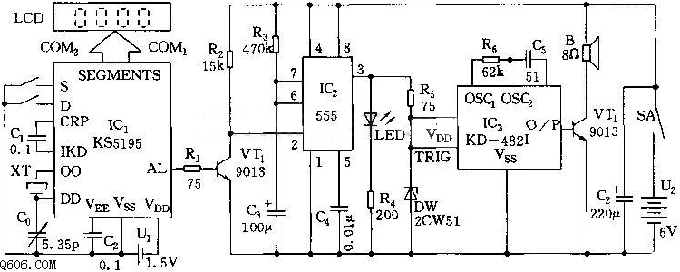

  整点报时电路包括数字钟定时控制电路、单稳态定时电路和名曲演奏电路等，电路如图所示。
  定时控制电路是以LCD数字钟芯片KS5195（或KS5194）为核心组成的，它外接专用石英晶体32768Hz，可变电容器C0用以微调其准确的时间基准。从AL钟控端引出整点的定时信号，每到整点时刻便输出一高电平信号（Vp-p=1.3v,t=50ms）。
  IC2采用时基电路555，它与R3、C3等组成一个单稳态定时电路。在整点时刻，钟控定时脉冲使VT1饱和导通，555的2脚呈低电位，将555翻转置位，3脚转呈高电位。高电位保持的时间，即单稳态的暂稳时间为td=1.1R3C3，根据后级KD-4821演奏一首乐曲的时间，暂稳时间设计为52秒。调节充电时间常数RC，可改变其演奏时间。
  在IC2的输出转呈高电位后，发光二极管LED发光，同时，IC3得电并触发，迅即奏放乐曲一首。IC3采用16首乐曲集成电路KD-482I，它内存有16首世界名曲。
