20脚小体积的AT89C2051内部结构与功能

AT89C2051内部结构与功能
1  AT89C2051主要性能
   AT89C2051是ATMEL公司生产的带2K字节闪速可编程可擦除只读存储器(EEPROM)的8位单片机,它具有如下主要特性：
            ·和MCS-51产品的兼容
            ·2K字节可重编程闪速存储器
            ·耐久性：1,000写／擦除周期
            ·2.7V～6V的操作范围
            ·全静态操作：0Hz～24MHz
            ·两级加密程序存储器
            ·128×8位内部RAM
            ·15根可编程I/O引线
            ·两个16位定时器/计数器
            ·六个中断源
            ·可编程串行UART通道
            ·直接LED驱动输出
            ·片内模拟比较器
            ·低功耗空载和掉电方式

AT89C2051的结构框图

     AT89C2051是一带有2K字节闪速可编程可擦除只读存储体(EEPROM)的低电压,高性能8位CMOS微型计算机。如图2所示。它采用ATMEL 的高密非易失存储技术制造并和工业标准MCS—51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPL1和闪速存储器。

    AT89C2051是一强劲的微型计算机,它对许多嵌入式控制应用提供一高度灵活和成本低的解决办法。

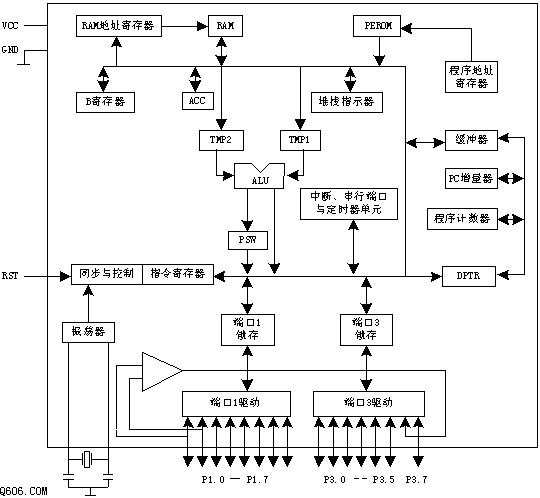

AT89C2051内部结构图

     此外,从AT89C2051内部结构图也可看出,其内部结构与8051内部结构基本一致（除模拟比较器外）,引脚RST、XTAL1、XTAL2的特性和外部连接电路也完全与51系列单片机相应引脚一致,但P1口、P3口有其独特之处。  3       AT89C2051的引脚说明
      AT89C2051是一个有20个引脚的芯片,引脚如图1所示,与8051内部结构进行对比可发现,AT89C2051减少了两个对外端口（即P0、P2口）,使它最大可能地减少了对外引脚,因而芯片尺寸有所减少。       AT89C2051芯片的20个引脚功能为：
      1. Vcc：电源电压。
      2. GND：地。
      3. P1口：P1口是一8位双向I/O口。口引脚P1.2～P1.7提供内部上拉电阻。 P1.0和P1.1要求外部上拉电阻。P1.0和P1.1还分别作为片内精密模拟比较器的同相输入(AIN0)和反相输入（AIN1)。P1口输出缓冲器可吸收20mA电流并能直接驱动LED显示。当P1口引脚写入“1”时,其可用作输入端。当引脚P1.2～P1.7用作输入并被外部拉低时,它们将因内部的上拉电阻而流出电流(IIL)。      P1口还在闪速编程和程序校验期间接收代码数据。
      4. P3口：P3口的P3.0～P3.5、P3.7是带有内部上拉电阻的七个双向I/0引脚。P3.6用于固定输入片内比较器的输出信号并且它作为一通用 I/O引脚而不可访问。P3口缓冲器可吸收20mA电流。当P3口引脚写入“1”时,它们被内部上拉电阻拉高并可用作输入端。用作输入时,被外部拉低的 P3口引脚将用上拉电阻而流出电流(IIL)。       P3口还用于实现AT89C2051的各种功能,如下表1所示。
