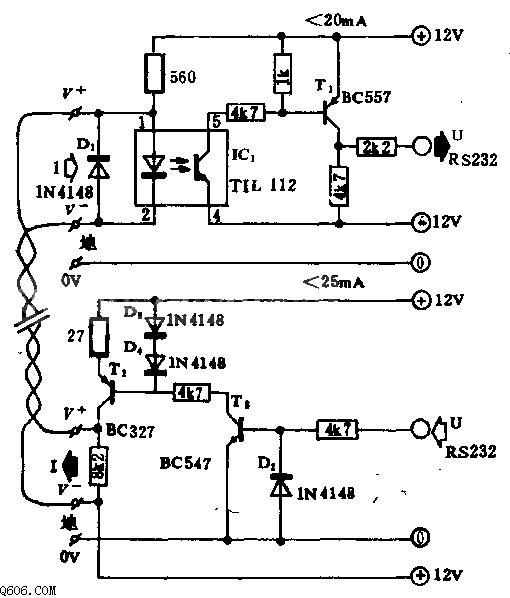

计算机RS-23Z串行接口电流环电路图

  本电路用于计算机RS-232串行接口与电流环电路之间的接口，能把传输的电压信号转变为20mA的电流信号，最大传输速率为1200比特。
  光耦合器件IC3，T1组成接收端接口电路，T2，T3构成发送端接口电路。加入+12V时，T2，T3导通，电流从T2集电极流出，经线路送到IC1的1，通过IC1的发光二极管，再经线路回到发送端，环路电流约为20mA。加入-12V时，T2，T3截止，线路中无电流。当IC1发送端流过电流时，接收端导通，T1导通，T1的集电极送出+12V的电信号，当T1关断时，-12V的电信号经R4送至RS-232.由此，实现利用电流环传输数字信号。
