数字显示“R、L”表电路的制作

    电子爱好者在制作均衡电容、音箱分频电感时，稍有误差就会令音质受到损害。这里向广大爱好者介绍一款制作简单显示“R、L”表电路，直观、方便、精确度高。     电路原理：

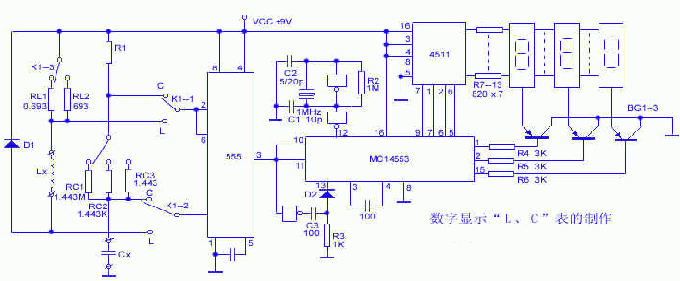

1、参数变换电路由555时基构成多谐振荡器，可把被测元件Lx/Cx转换成与元件参数成正比的脉宽的矩形作为六控制信号，在脉宽时间内对一个已知周期的标准脉宽冲计数通过显示器就可以把脉宽（实际上是无任参数）显示参数出来。 测量电容时（这时波段开关在5、6、7位）是以Cx为定时元件的多谐振荡器，产生的矩形波形经3脚输出，送到计数器的门控端，脉宽tw=CRcln2.
测量电容时（这时波段开关在1、2、3位）是以Lx为定时元件的多谐振荡器，刚接通电源时，V2(6)=Vcc,555的3脚输出低电平，7脚接地，电源经RL的Lx充电，随着充电的进行，V（6）下降，当达到V2（6）=1/3Vcc时，电路翻转，3脚输出高电平，7脚与地断开，因Lx电流不能突变，必将产生一个感生电动势使D1导通，Lx经D1、RL放电，V2（6）上升，当达到V2（6）=2/3Vcc时，电路又翻转，5脚输出低电平，7脚又与地接通，Lx又开始充电，这样5脚输出占空比为1：1的方波，送到计数器的门控端。这时脉宽为tw=Lx/RLln2.
2、标准脉冲发生器：
该电路由反相器3、4和晶体构成，晶振频率为1MHz,标准脉冲周期为T=1us,以它作为计数器的计数脉冲。
