用MAX610系列AC／DC芯片构成的小功率无变压器稳压

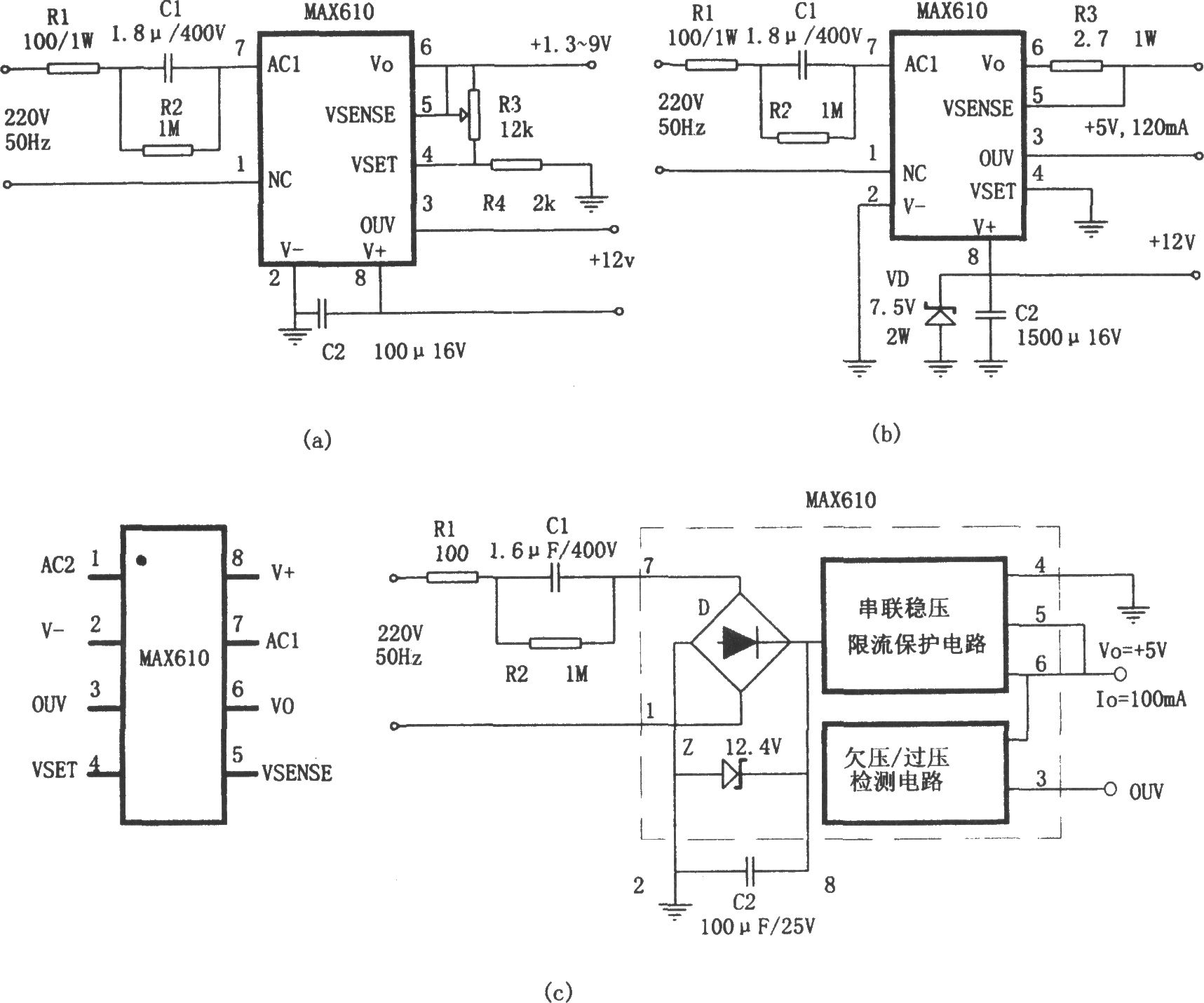

如图所示为用MAX610系列AC／DC芯片构成的小功率无变压器稳压电源。其中图(a)为电压可调电源。图(b)为电流扩展式电源。MAX610系列是一种单片小功率交流／直流变换器，这种j卷片具有如下特点：标准输出电压为5V± 0.2V；静态电流为75μA；有过流保护；有过压／欠压检测标志；有掉电复位功能，并且延迟时间可调；输出电压可调，范围在1.3～15V之间。芯片封装及内部原理框图如图(c)所示。
