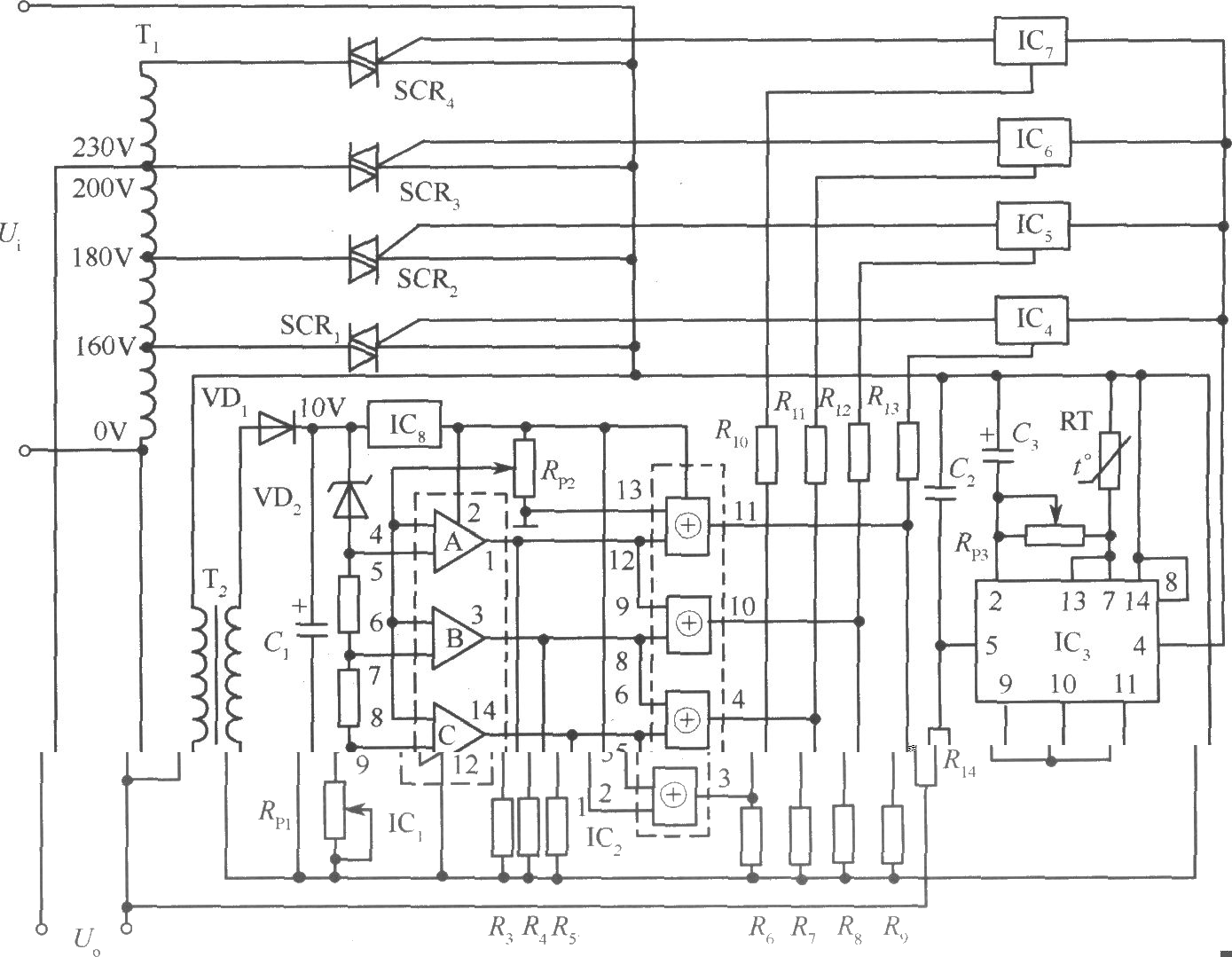

由集成电路和双向可控硅构成的自动调压式稳压

电源电路如图所示。ICl等元件组成电压比较器。当电网电压变化时，经VD，整流、Cl滤波后的直流电压也跟着变化。此变化电压作为取样电压与稳定的直流电压进行比较。随着电网电压由低到高的变化，电压比较器A、B、C逐渐都输出低电平。 图中，T1：自耦变压器；Y2：取样变压器；ICl：LM339；IC2:CD4070；IC3：TWH9205； IC4～IC7：TWH8778；IC8：W7806；电阻Rl、R2：150Ω；R3～R9：10kΩ；Rl0～Rl3：20kΩ；R14：20kΩ、4W；热敏电阻RT：47kΩ；RPl：680Ω；Rp2：4.7kΩ；Rp3：100kΩ；Cl：47μFl6V；C2：0.1μF；C3：100μF16V；VD1：lN4002；VD2：2CW54；可控硅SCRl～SCR4可据负载功率的大小来合理选择。
