用高压线性稳睚器HIP5600构成的小功率无变压器稳

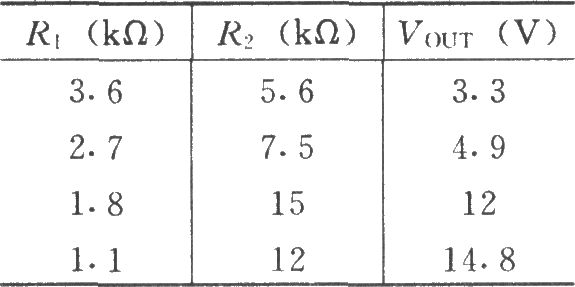

如图所示为用高压线性稳压器HIP5600构成的小功率无变压器稳压电源。其主要特点如下： (1)直流工作电压可达400V； (2)交流工作电压有效值可达280V； (3)外接两只电阻，直流输出电压可在1.2V至输入电压VIN～50V间调整；输出电压的确定如表所示，输出电流可在1mA至30mA范围内调整； (4)自设散热器，芯片内有热断路和输出限流电路，不需设置外保护电路。
