由MIC2951和PNP型晶体管组成的扩流电路

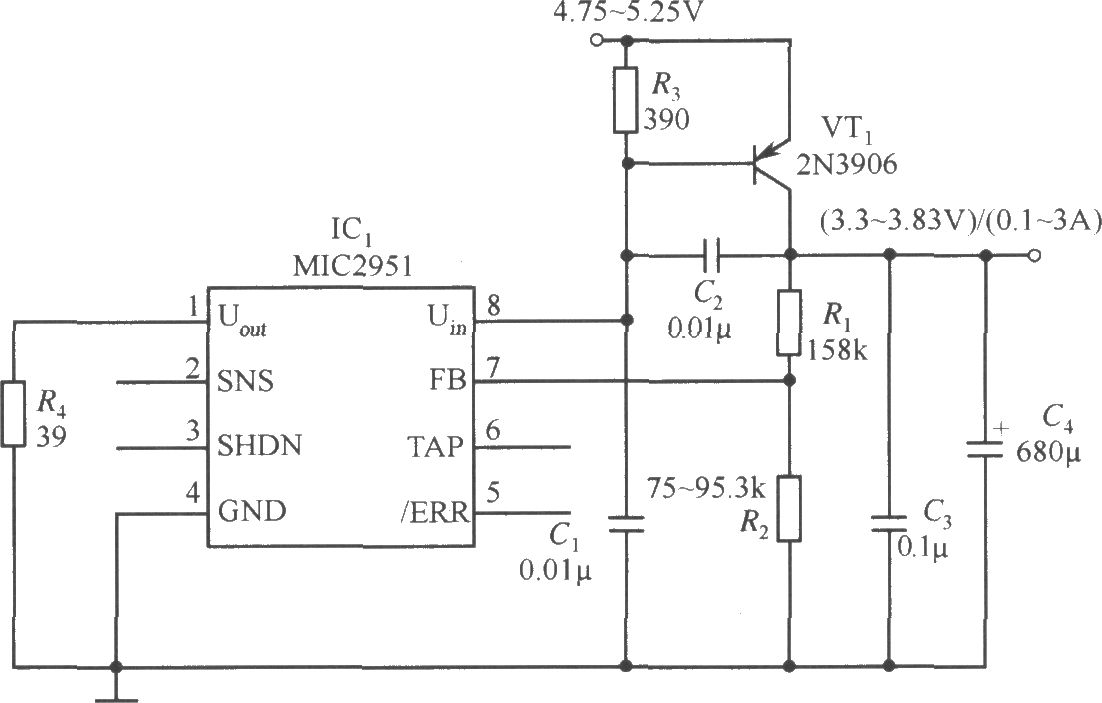

如图所示的电路是采用MIC2951构成的外加一个PNP型晶体管就能将MIC2951的输出电流扩至0.1～3A左右的稳压器电路。该电路的输出电压为Uo=1.235(1 R1/R2)，另外，该电路的输出端除了加一个0.1μF的小滤波电容(C3)以外，为了提高输出端电压的稳定度以及降低输出端的噪声，我们还必须另加一个680μF的大电解电容(C4)来进行滤波。
