MIC2950／MIC2951构成的固定输出的稳压电源电路
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示电路是采用MIC2950/MIC2951构成的固定输出的稳压电源电路的典型应用。图(a)中的电路输人电压为2.0～30V，输出电压为1.25～29V，输出电流为150mA。图(b)是5V、100mA的稳压电源。③脚为

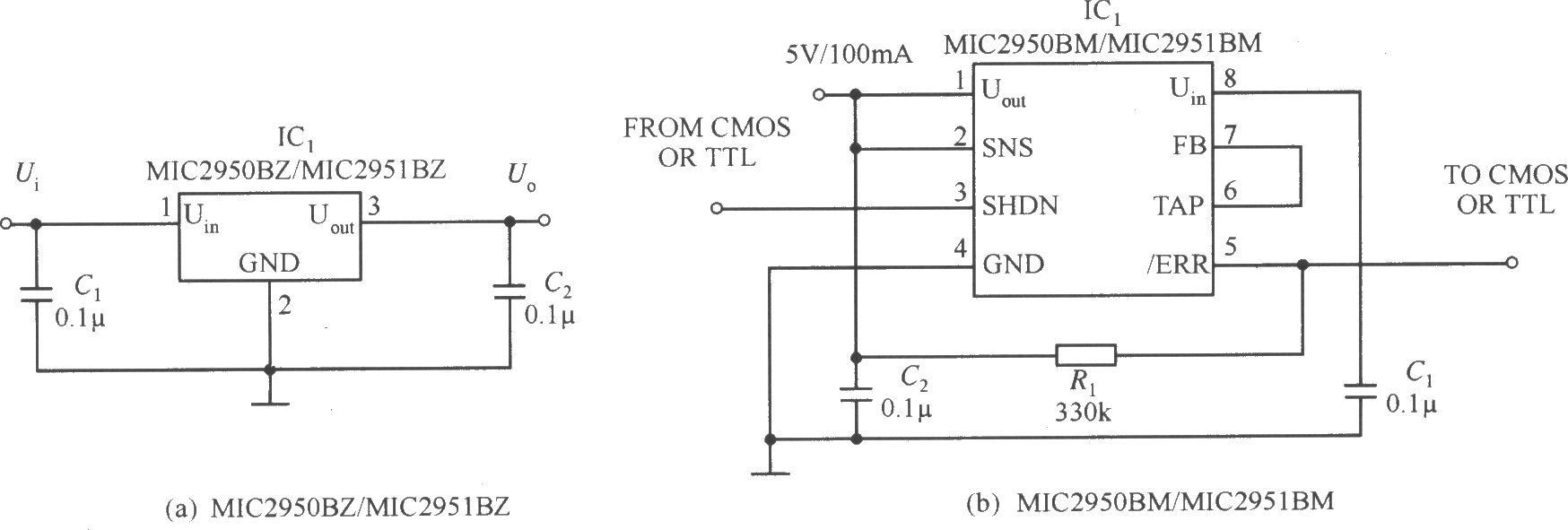

如图所示电路是采用MIC2950/MIC2951构成的固定输出的稳压电源电路的典型应用。图(a)中的电路输人电压为2.0～30V，输出电压为1.25～29V，输出电流为150mA。图(b)是5V、100mA的稳压电源。③脚为控制开／关机端，可与CMOS和TTL兼容，高电平关断，低电平启动。⑤脚为出错报警，低电平表示出错，高电平表示正常。
