LW80L××系列固定输出正负电压双输出集成稳

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

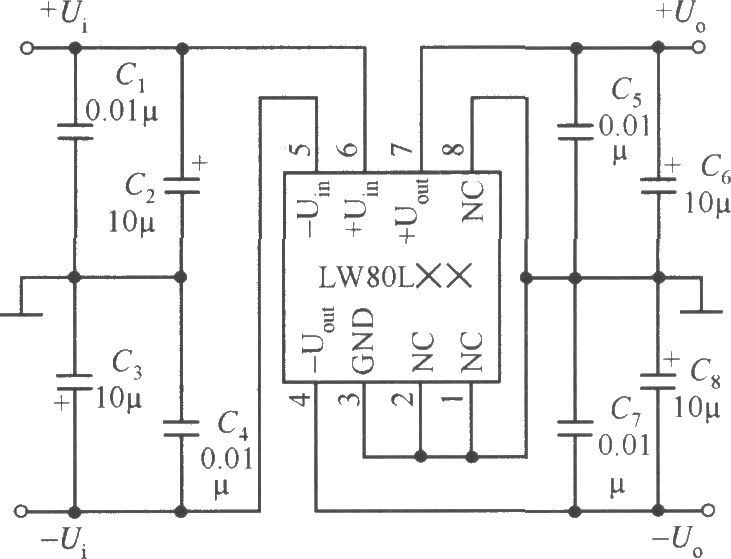

简介LW80L××的典型应用电路如图所示。其最大输出电流为±100mA。输出电压为±5v～±l8V时，最大输入电压为±32V；输出为±20～±24V时，最大输人电压为±37V。
