W723构成的可控型应用电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

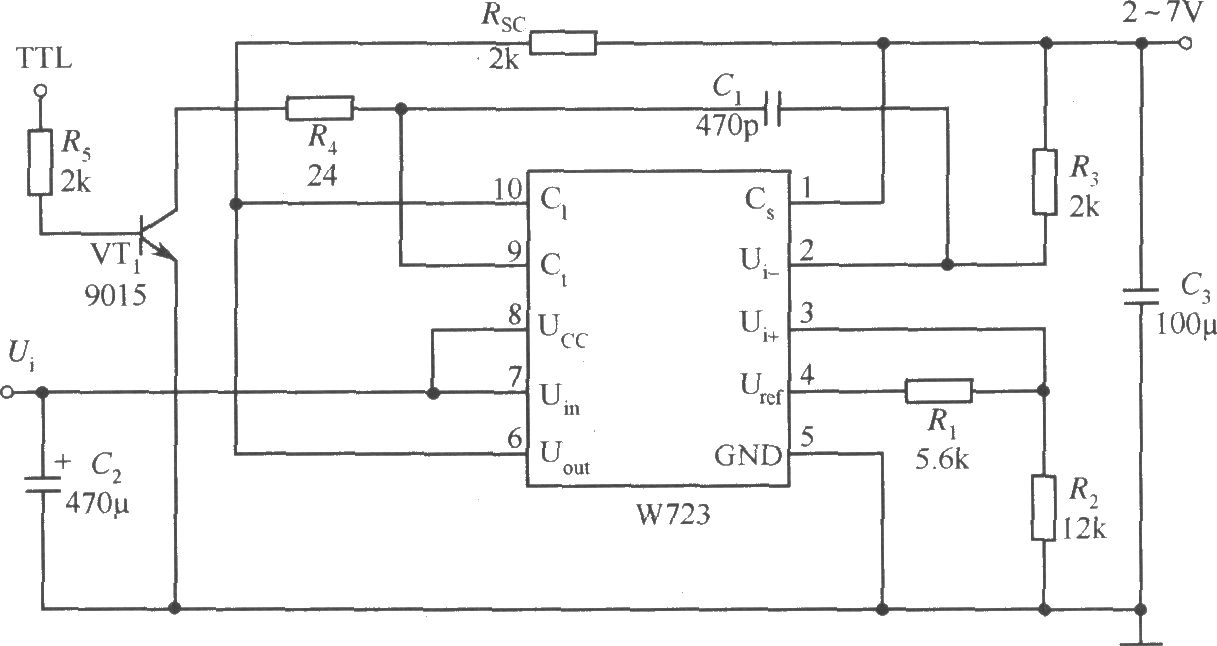

简介如图所示是用W723多端可调式正集成稳压器组成的受TTL电平控制的可控型应用电路。图示电路的输出电压为Uo=Uref[R2/(R1 R2)]，式中，Uref为稳压器内部参考基准电压，其值约为7.2V。
