CW117／CW217／CW317构成的具有限流保护的充电器

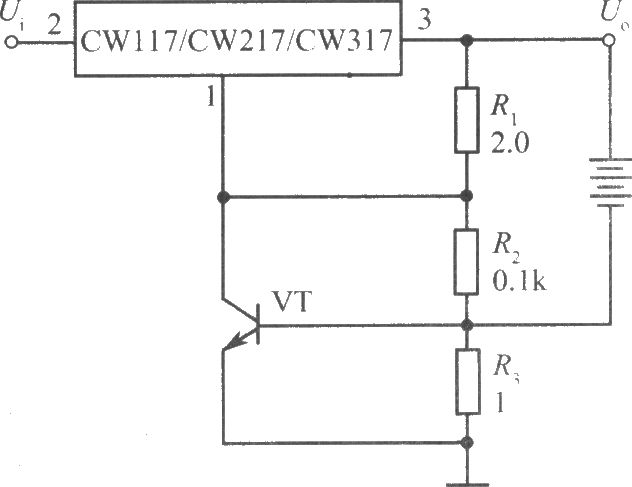

如图所示是具有限流保护的充电器。晶体管VT和电阻R3组成限流网络。从图中可知，电阻R3是晶体管VT的基极一发射极问电阻，与被充电电池串联在一起。充电电流流过电阻R3。当充电电流过大时，R3上的电压降超过0.6V，就会使晶体管VT导通。因VT与电阻R2并联，VT的导通，使等效并联电阻减小，输出电压Uo降低，输出电流减小，从而达到限制充电电流的目的。当取R3=lΩ)时，最大充电电流为Iom=0.6/1=0.6A，选取更小的R3会得到更大的充电电流，但不能超过集成稳压器最大的输出电流值。
