智能充电系统原理框图(TOP225Y)
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介智能充电系统的充电回路是采用一种新型的单片电源芯片TOP225Y构成的电源电路。该芯片是美国Powergration公司生产的三端隔离式脉宽调制单片开关电源集成电路，它将PWM集成电路和FET集成
智能充电系统的充电回路是采用一种新型的单片电源芯片TOP225Y构成的电源电路。该芯片是美国Powergration公司生产的三端隔离式脉宽调制单片开关电源集成电路，它将PWM集成电路和FET集成在同一芯片中，具备PWM型开关稳压电源所需的全部功能。通过高频变压器使输出端与电网完全隔离，实现了无工频变压器隔离的单片开关电源的集成化。整个回路具有输出功率范围大、成本低、集成化程度高、电路设计简单等优点。

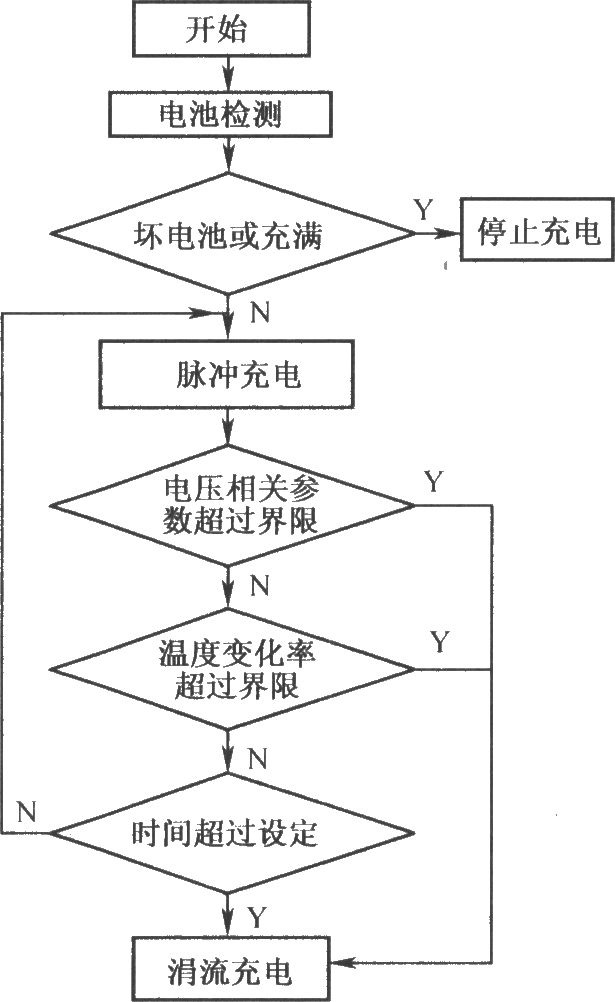

系统的程序总体流程图：
