升压输出式实用电路

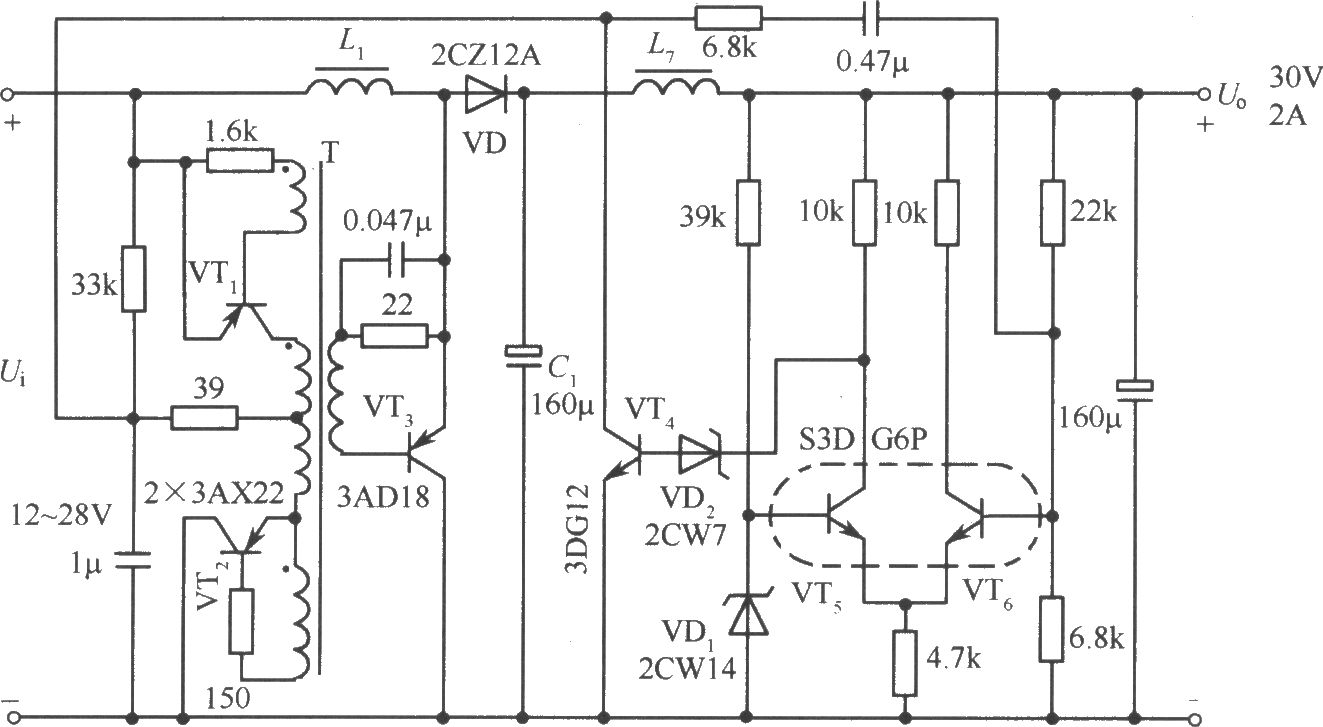

如图是一个升压输出式实用电路。VT3为开关调整管；稳压管VD2可进行电位变换；VT4为倒相隔离放大器；VT4和它的负载33kΩ电阻将Ui分压。这两个电压分别供给脉冲发生器电路。脉冲发生器电路由变压器T和VT1、VT2构成。这是非对称的变压器正反馈的自激多谐振荡器。VTl的供电取自33kΩ电阻上的电压，而电阻上的电流又取决于VT4的电流，VT1、VT2两管供电电压不同，振荡各半周的幅值成正比例变化，宽度则成反比例变化，控制了VT3的导通和截止时间。当输出电压升高时，误差放大器的差分对管VT6电流增大，VT5电流减小，集电极电位升高，VT4电流增大，33kΩ电阻上压降增大，VT1管供电压升高，导通时间缩短，开关管VT3导通时间缩短。根据升压式输出电压表达式： 。可知，输出电压Uo下降，达到稳压目的。相反，当输出电压下降时，按上述过程进行反方向的调整，使输出电压回升，维持输出电压稳定不变。该电路输入电压为12～28V，输出电压可稳定为30V，最大输出功率为60W，效率达89.4％～94.7％，不稳定度为±0.33％，输出电压脉动系数为0.02％，工作频率为10kHz。
