MAX660构成输入与输出电压反转的应用电路

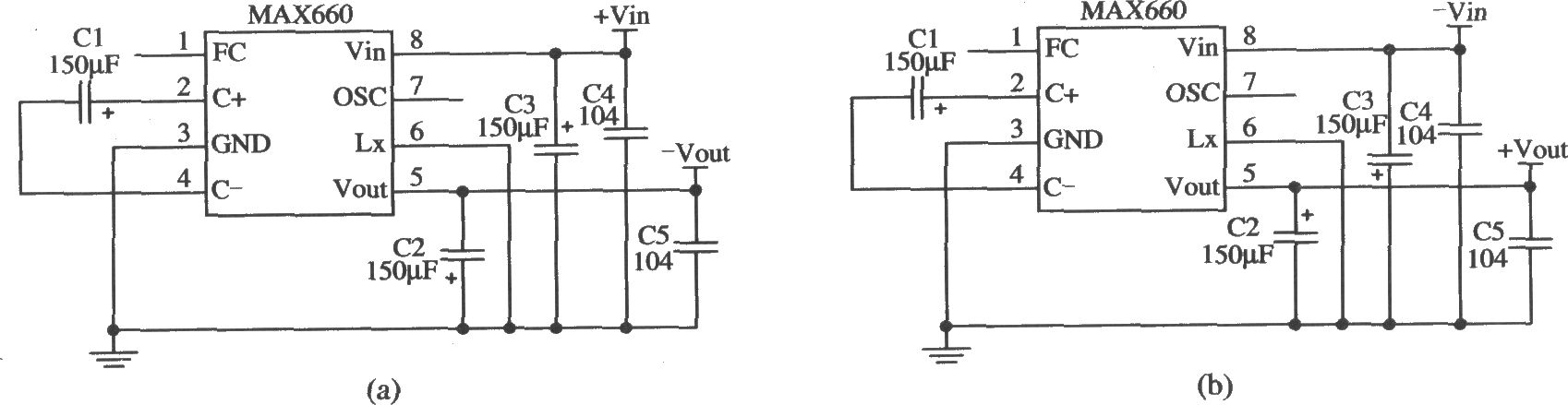

MAX660构成输入与输出电压反转电路如图所示。输入电压为l．5～5．5 V，电压反转后可输出-l．5～-5．5 V电压。在负载电流增加时，输出电压会有所跌落。如负载电流为l00 mA，输人电压为5 V时，输出电压约为-4．35 V。输出电压的波纹与负载电流的大小、振荡频率、C2的容量及ESR有关。当振荡频率为10 kHz，C2取150μF，ESR为0．2 Ω时，其波纹电压约为90 mV(100 mA电流)；若C2采用390μF时，其波纹电压可降到 45 mV。 (a)正输入负输出；(b)负输入正输出。
