MAX887H构成的低噪声、高效率PWM降压变换电源

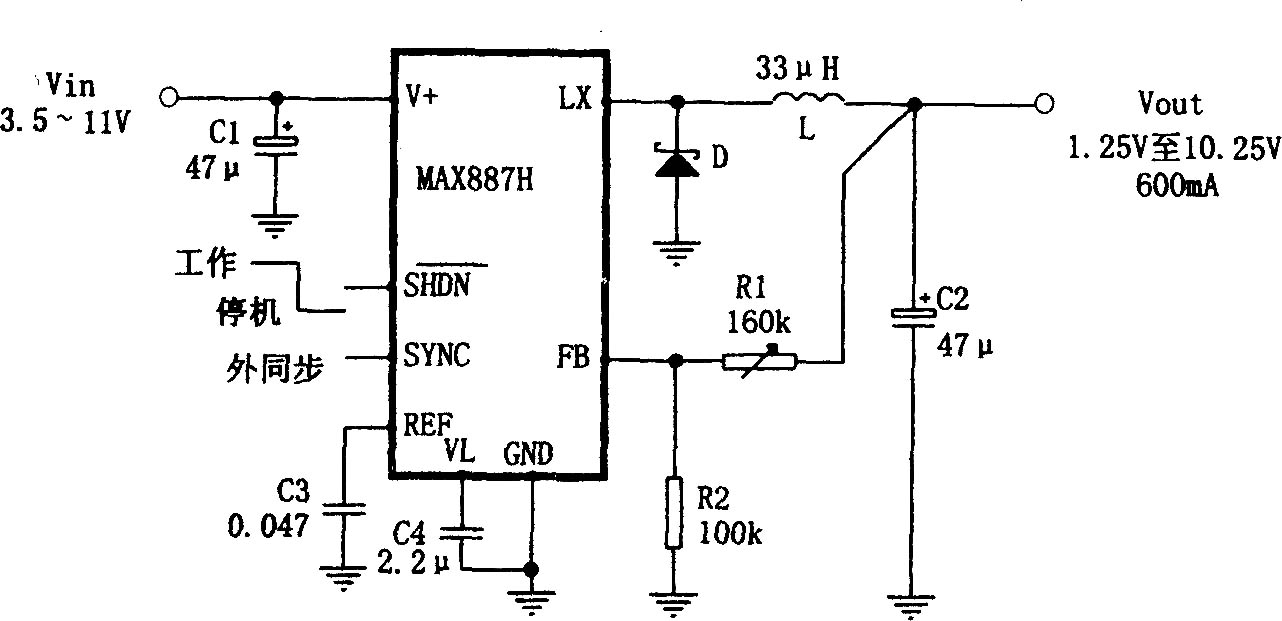

如图所示为以高效率、低噪声PWM转换器MAX887(8-SO封装)为核心，外接少量元件组成的可调式降压电源。其特点是：(1)输入电压在3.5V至11.5V范围，输出电压1.25V至10.25V；(2)输出电流600mA，而静态电流200μA．停机模式时仅2.5μA；(3)转换效率高达95％；(4)MAX887的300kHz固定工作频率，有效降低了外围元件的体积和成本。整个电源可做的很小，适用于微型设备。
