利用电容分压式钳位的单端反激式开关稳压电源

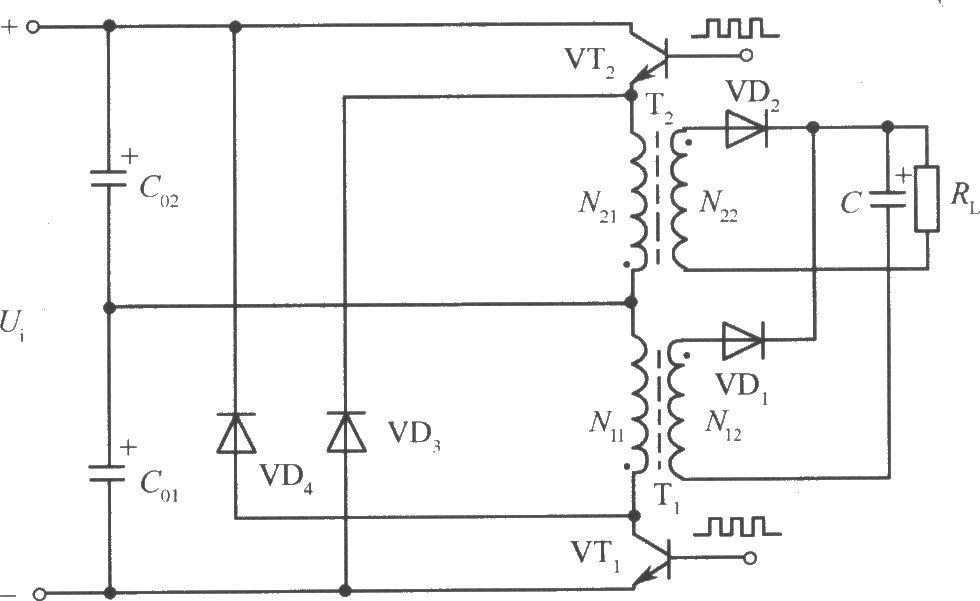

如图是利用电容分压式钳位的单端反激式开关稳压电源。当VTl导通时，电容C02充 电，C0l放电，变压器Tl原边绕组N11上施加约l/2的输入电压；当VTl截止时，N11上的电压极性颠倒，在VT1的集射极电压Uce1达到输入电压Ui时，二极管VD4导通，Ucel被钳位；同理，VT2导通时，C02放电，C01充电，T2的初级绕组N21上施加约l/2的输入电压；VT2截止时，N21上电压极性颠倒，VD3导通后，Uce2亦被钳位于输入电压Ui。
