采用MAX764构成的可调式极性反转电源

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介如图所示为采用MAX764构成的可调式极性反转电源。MAX764是一种高效率、低功耗、输出可调式直流电源变换器,它采用电流控制型脉频调制器(PFM),并兼有脉宽调制器(PWM)的优点。利用外部

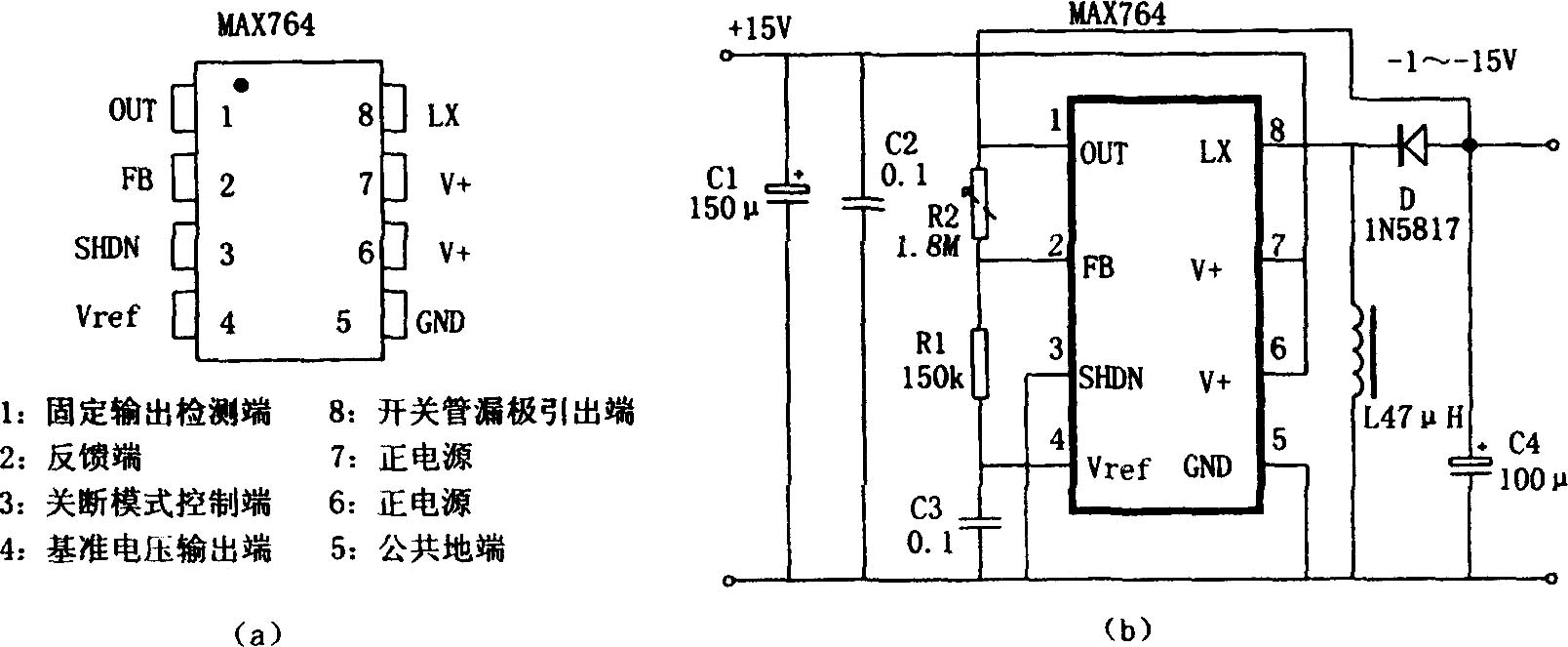

采用MAX764构成的可调式极性反转电源 如图所示为采用MAX764构成的可调式极性反转电源。MAX764是一种高效率、低功耗、输出可调式直流电源变换器,它采用电流控制型脉频调制器(PFM),并兼有脉宽调制器(PWM)的优点。利用外部储能电感、滤波电容和续流二极管构成极性反转电路,产生负压输出。输入电压在3~16V之间,输出电压可固定为-5V.还可设置成-15V可调。最大输出电流为250mA,效率达80%以上,静态电流为120μA,关断状态为5μA。MAX764的封装为DIP8,外形及管脚见图(a),具体DC/DC变换电路见图(b)。输出电压V0=-VREF×(R2/R4)。VREF为片内基准电压,VREF=1.5V。
