由W78××构成的提高输出电压的应用电路

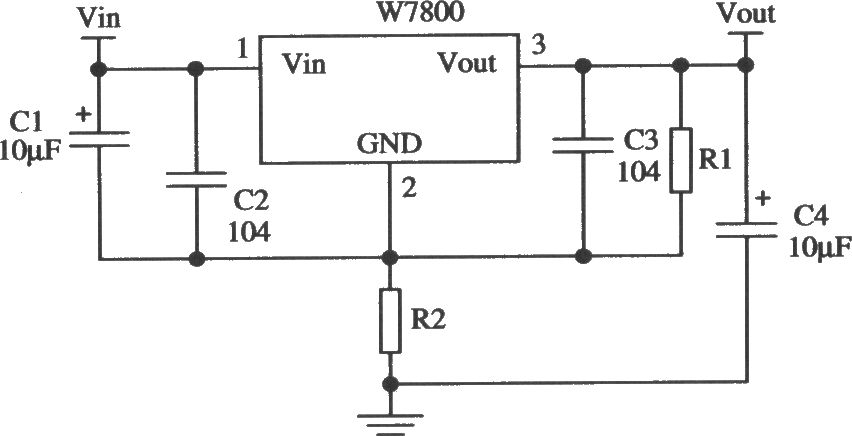

如图所示电路是用W7800正集成稳压器组成的提高输出电压的应用电路。图示电路中在输出端外接两只电阻Rl和R2，它们可以决定新的输出电压值。Rl接于输出端与稳压器的公共端之间，R2接于稳压器公共端与电源公共端之间。此时，Rl上承受稳压器的标准输出电压Vxx，流过的电流为Vxx／Rl，该电流又与稳压器静态工作电流Id一起流过R2，它们对负载建立如下的输出电压关系： ，式中：Vxx为稳压器的标称电压，如W7815，则为15 V；Id为稳压器的静态工作电流，一般小于10 mA。一般Rl上流过的电流应大于5Id，当IRl≥Id，即Rl值比R2值较小时，可以忽略Id、 R2。这时输出电压为： 。
