MC3406A升降压DC—DC集成变换器

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介MC3406A是一种新型单片升降压DC-DC变换器集成电路,其输入电压为3~40V,输出电压可调,输出开关电流可至l.5A,并有温度补偿参考电压源,有电流限制功能。该集成电路只需配用少量外

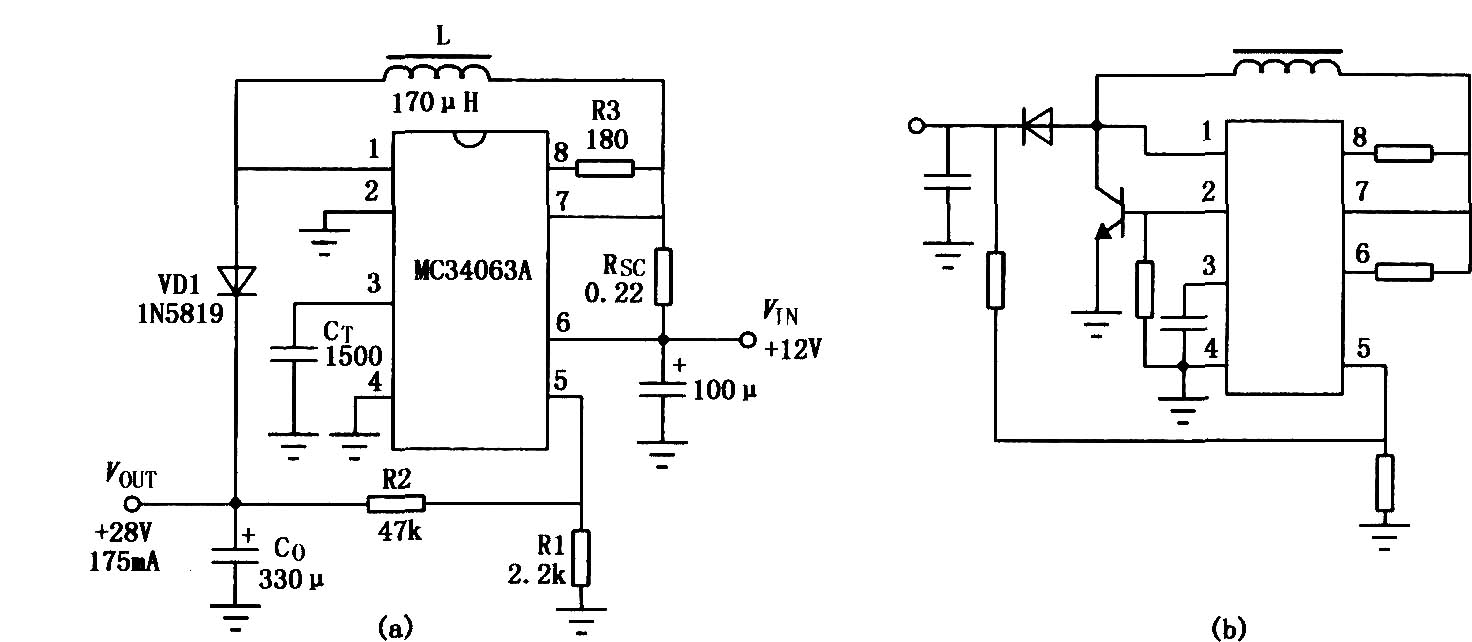

MC3406A是一种新型单片升降压DC-DC变换器集成电路,其输入电压为3~40V,输出电压可调,输出开关电流可至l.5A,并有温度补偿参考电压源,有电流限制功能。该集成电路只需配用少量外部元件,就能组成升压、降压、电压反转型DC-DC变换器,可广泛应用于各种便携式仪器、仪表等设备。 MC3406A用作升压式DC-I)C变换器电路: MC3406A升降压DC—DC集成变换器 用作降压式DC—DC变换器: MC3406A升降压DC—DC集成变换器 用作反转式DC-DC变换器: MC3406A升降压DC—DC集成变换器
