单端反激式开关稳压电源实用电路
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图是一个单端反激式开关稳压电源实用电路。它采用了CW3840脉冲宽度调制器集成电路进行控制。CW3840是功能比较多的脉冲宽度调制器。其内部电路包括精密电压源、振荡器、误差放大

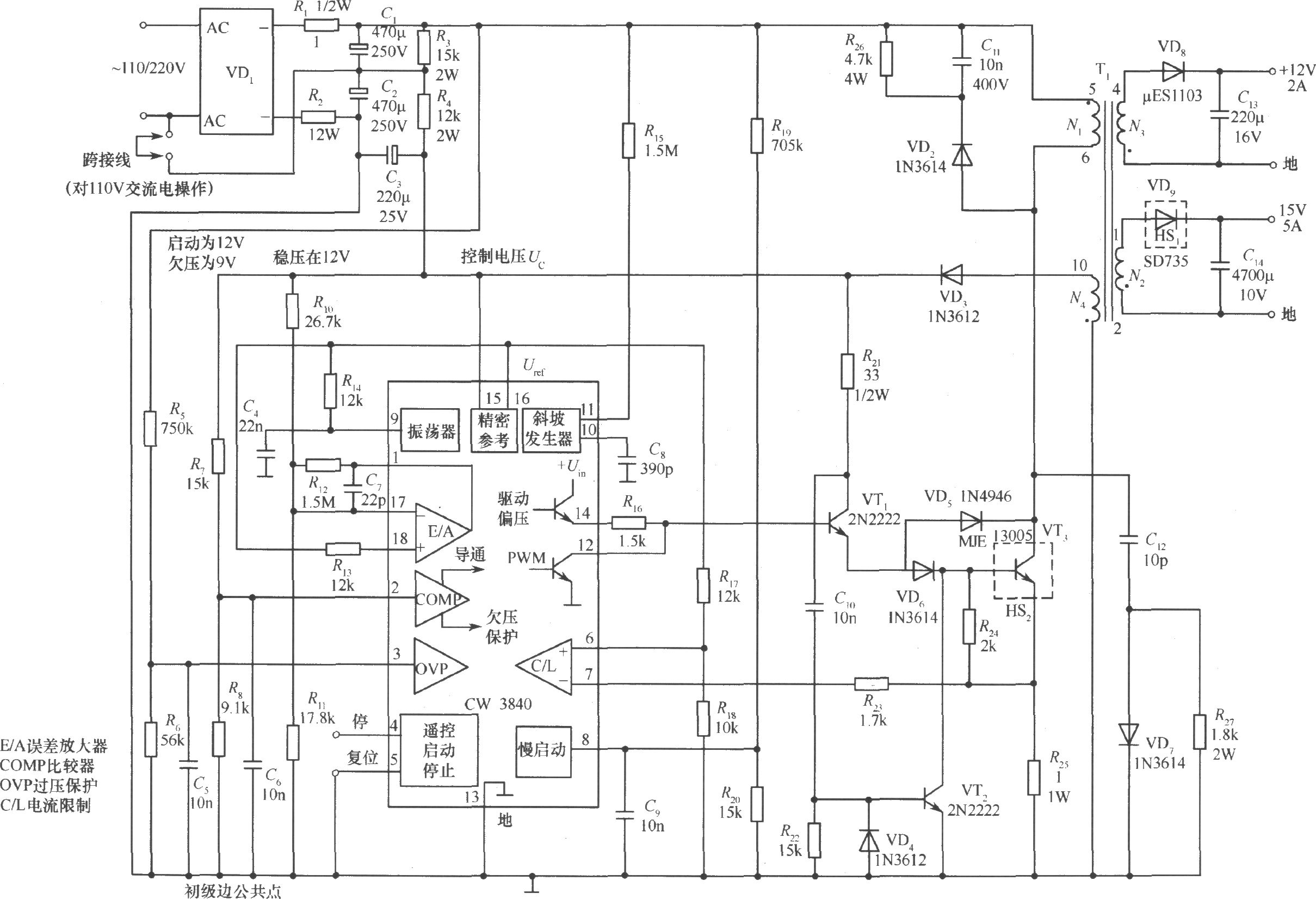

如图是一个单端反激式开关稳压电源实用电路。它采用了CW3840脉冲宽度调制器集成电路进行控制。CW3840是功能比较多的脉冲宽度调制器。其内部电路包括精密电压源、振荡器、误差放大器、过压及过流比较器、斜坡发生器、脉冲宽度调制及慢启动和程序控制等电路。
