TC9012F构成的典型红外发射应用电路图
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码，可实
TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码，可实现256只发射器同时同点操作发射而互不干扰。
TC9012F外形引脚图
TC9012内部原理框图

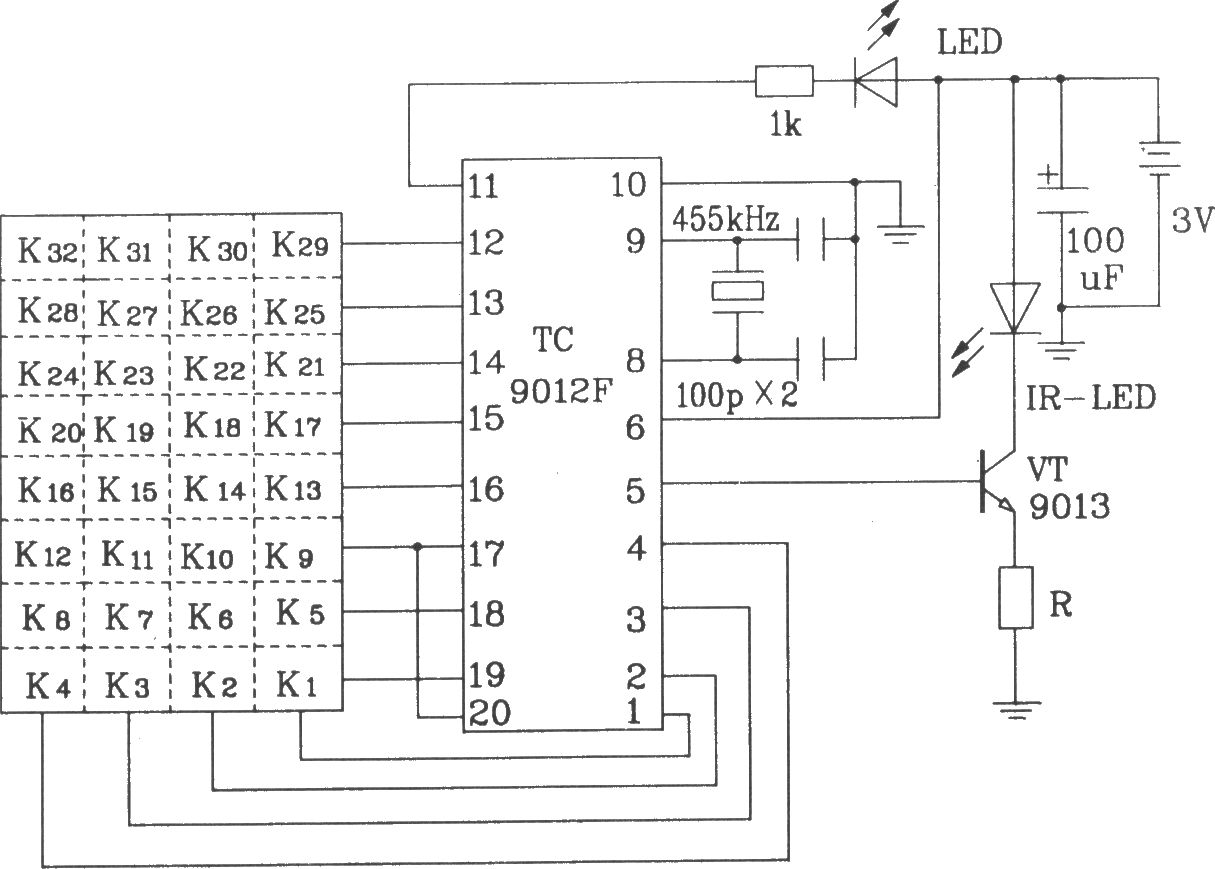

TC9012F构成的典型红外发射应用电路如下图所示：
