红外遥控开关电路(四)

本例介绍的红外遥控开关，具有灵敏度高、抗干扰性能好等特点，其遥控距离为8m以上，可用于控制照明灯、电风扇等家用电器。 该红外遥控开关电路由红外发射电路和红外接收控制电路组成。 红外发射电路由控制电路、1kH：方波振荡器、40kHz方波振荡器和红外发射电路组成，如图所示。

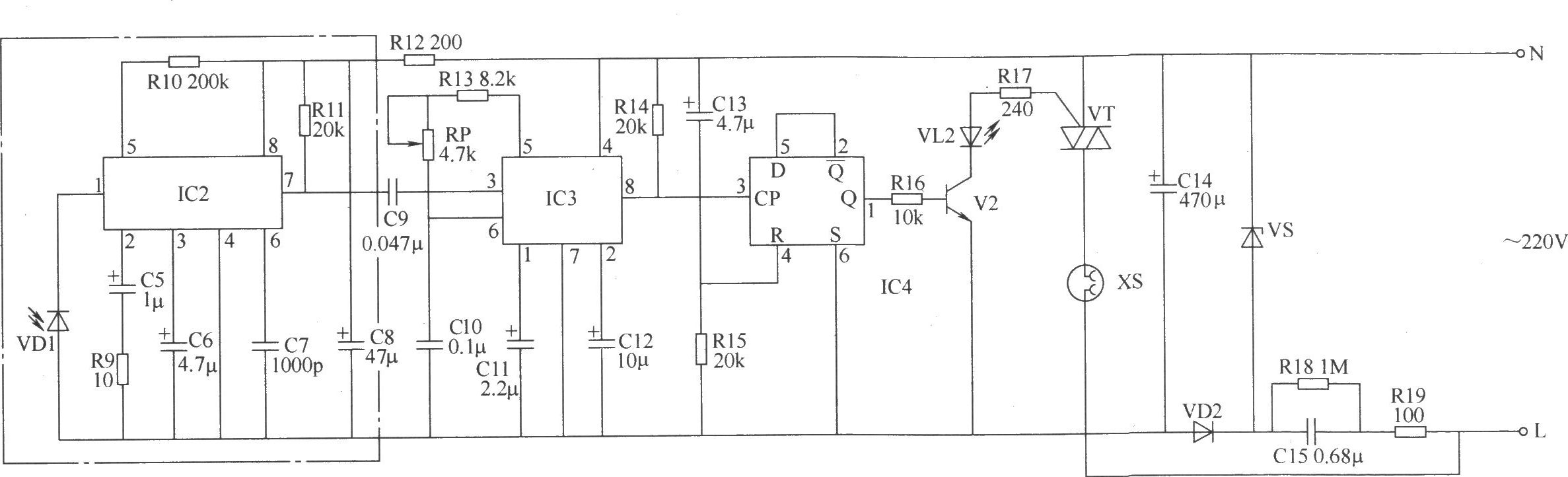

红外线发射电路 红外接收控制电路由电源电路、红外遥控接收头、解调器、双稳态触发器和控制执行电路组成，如图所示。

元器件选择 R1～R18选用1／4W碳膜电阻器或金属膜电阻器；R19选用lW金属膜电阻器。 RP选用小型密封式可变电阻器。 C1、C2、C5、C6、C8、C11。C14均选用耐压值为16V的小型铝电解电容器；C3、C4和C7均选用高频瓷介电容器；C9和C10选用独石电容器或涤纶电容器；C15选用耐压值为400V的CBB电容器。 VD1选用PH302型红外光敏二极管；VD2选用1N4007型硅整流二极管。 VL1选用SE303型红外发光二极管；VL2选用ф5mm的绿色发光二极管。 VS选用1／2W、6．2V硅稳压二极管。 V1选用S9014或3DG9014型硅NPN晶体管；V2选用S9013或3DG9013型硅NPN晶体管。 VT选用触发电流低于5mA、耐压值为400V以上的双向晶闸管，其电流容量应根据受控负载的功率而定。 IC1选用CD4011或74HC00型四与非门集成电路；IC2选用CX20106型红外信号处理集成电路；IC3选用LM567型锁相环音频译码器集成电路；IC4选用CD4013型双D触发器集成电路。 S选用动合(常开)按钮。
