LC9301/9305红外遥控发射、接收集成应用电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介LC9301／9305外形引脚图LC9301／9305红外遥控发射／接收器件电源电压范围为4.5～5.5V，典型值为斗5V；外部晶振频率为455kHz；载波频率为38kHz；自身消耗电流仅有μA级；发射电路输出电流大于

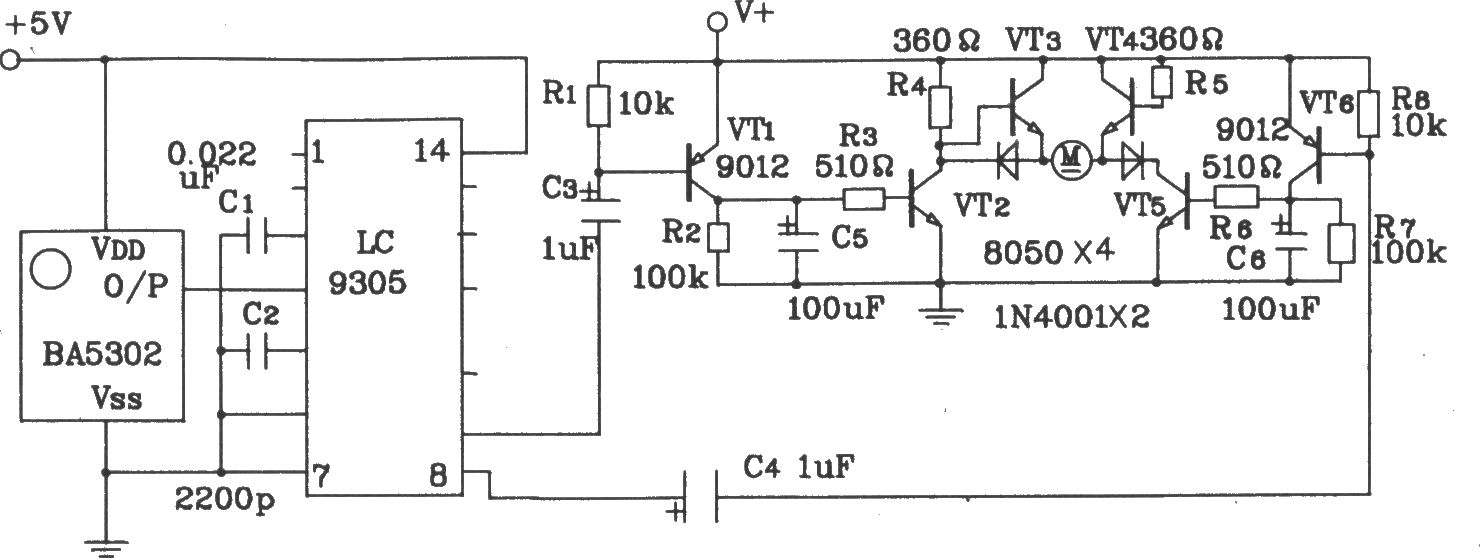

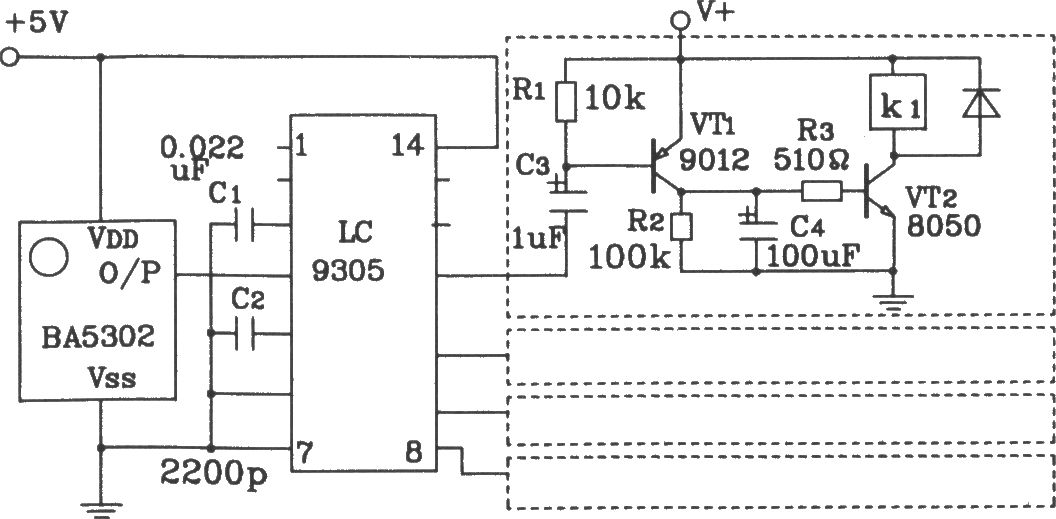

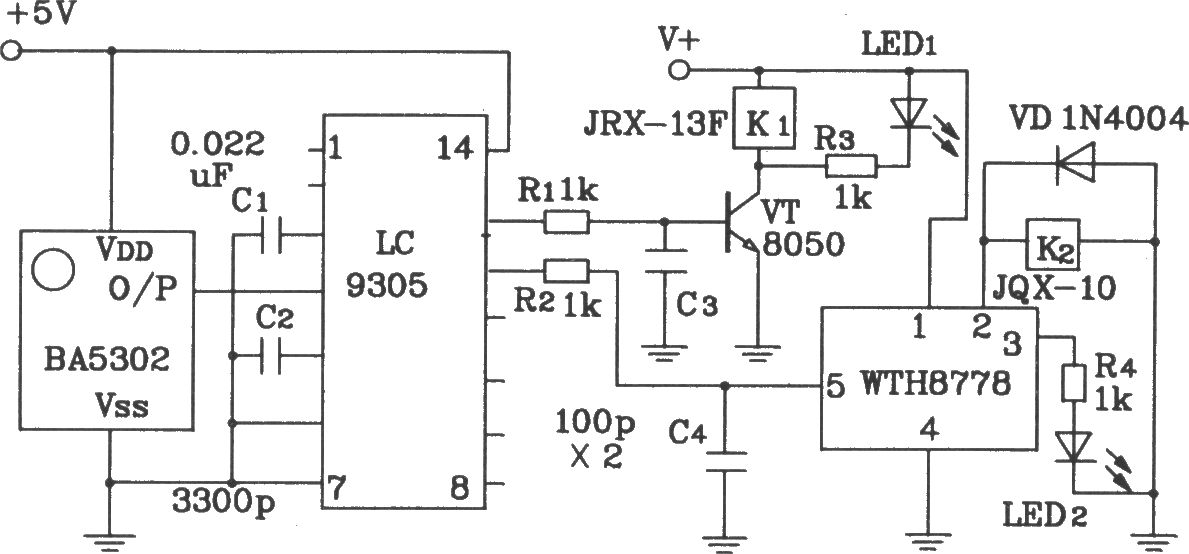

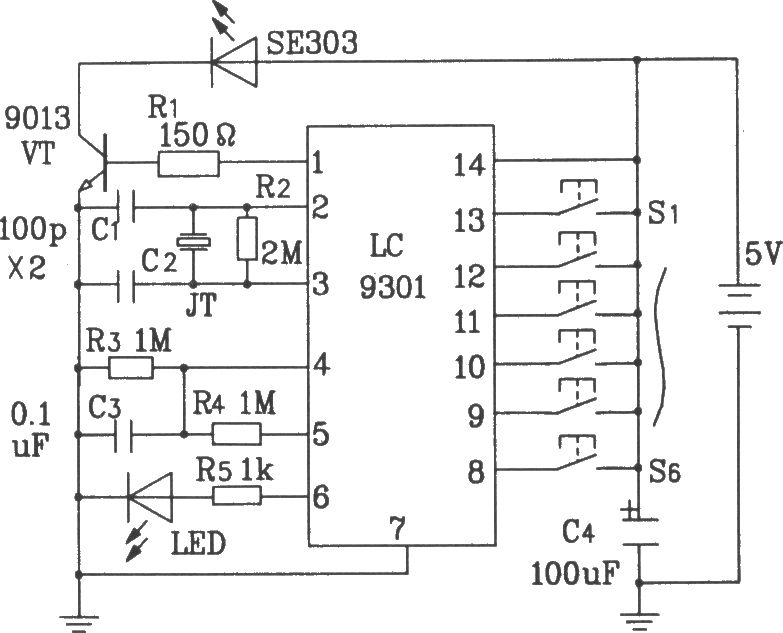

LC9301/9305红外遥控发射、接收集成应用电路图 LC9301／9305外形引脚图 LC9301／9305红外遥控发射／接收器件电源电压范围为4.5～5.5V，典型值为斗5V；外部晶振频率为455kHz；载波频率为38kHz；自身消耗电流仅有μA级；发射电路输出电流大于5mA，可直接驱动红外发射管工作，作用距离不小于8m。 LC9301/9305红外遥控发射、接收集成应用电路图 LC9301构成典型红外遥控发射应用电路 LC9305构成典型红外遥控接收应用电路 LC9305构成直流电机正、反向遥控控制接收电路 LC9305构成遥控继电器控制双稳态触发电路
