LS-18红外感应式遥控开关模块典型应用电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-04-08

简介LS-18红外感应式遥控开关模块是一种反射式遥控开关,其自身既具有红外反射电路又具有红外接收电路,内部由运算放大器LM741和音频译码器及负转电路构成。其模块应用领域广泛,它除

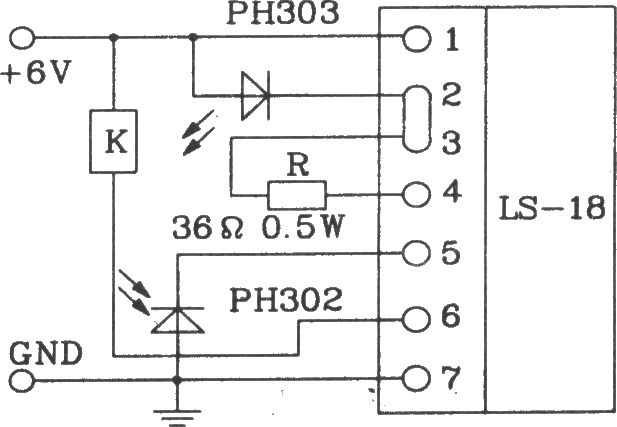

LS-18红外感应式遥控开关模块是一种反射式遥控开关,其自身既具有红外反射电路又具有红外接收电路,内部由运算放大器LM741和音频译码器及负转电路构成。其模块应用领域广泛,它除了作为一般遥控控制外,还可用于自动、退(遇障碍时)的玩具汽车、坦克、各种工业控制等许多方面。 LS-18红外感应遥控开关工作频率为40kHz,工作电压范围为4~12V,工作电流45mA,反射遥控距离大于50m。 LS-18模块工作时耗电较大,其主要原因是红外发射电路工作电流较大(约为20mA)。因此此模块不宜长期用电池供电。 LS-18红外感应式遥控开关模块典型应用电路图 LS-18外形引脚图 LS-18典型应用电路如下图所示: LS-18红外感应式遥控开关模块典型应用电路图 图中外接电阻R为控制红外发射管工作电流瓣限流电阻,改变其值可改变反射距离的大小,R越小,反射距离越远。
