BL20106红外线接收前置放大集成应用电路图

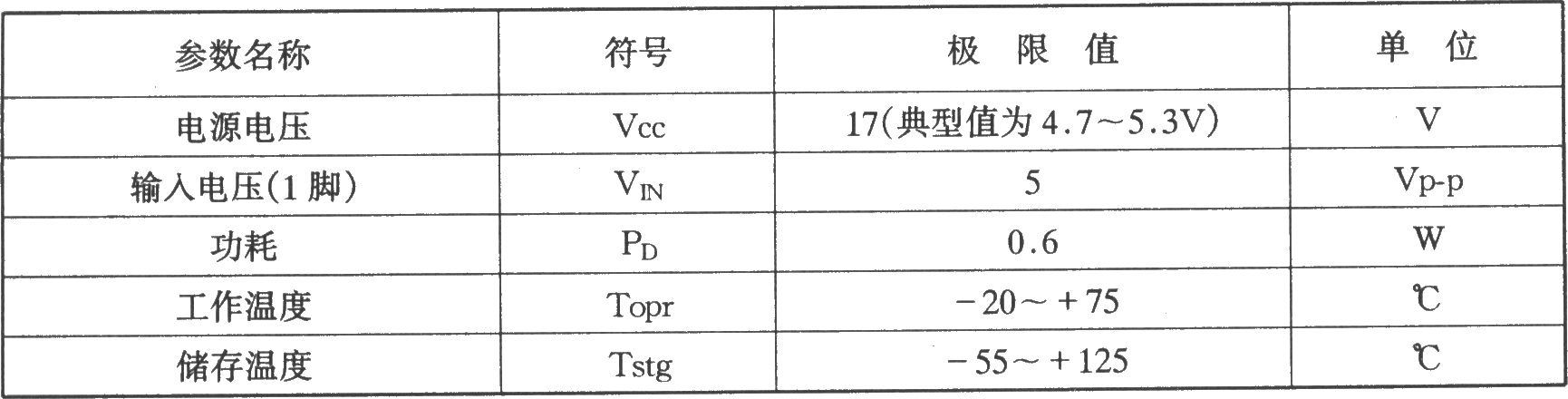

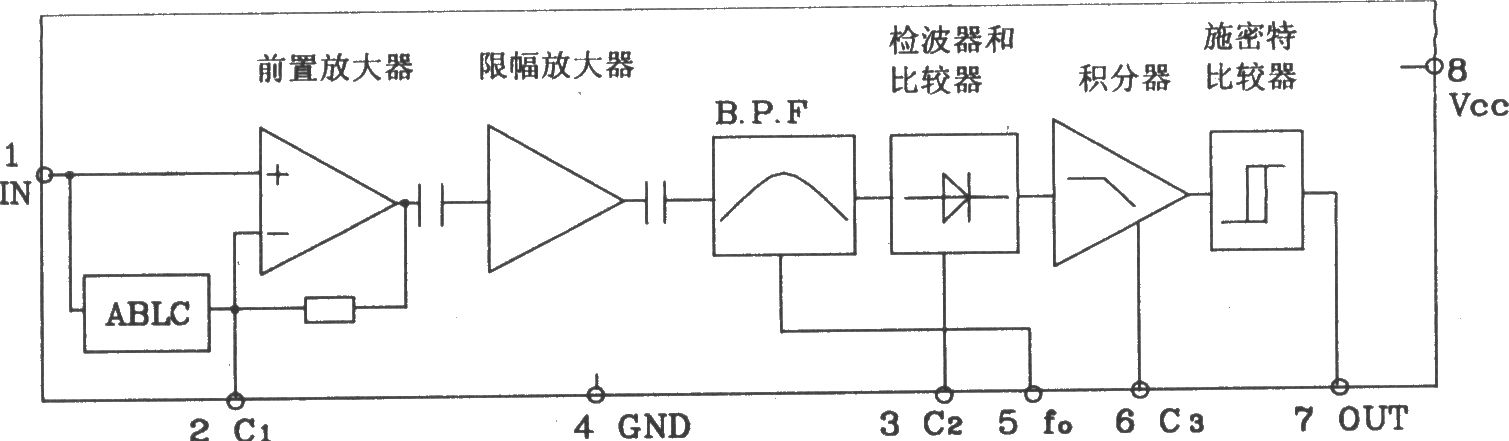

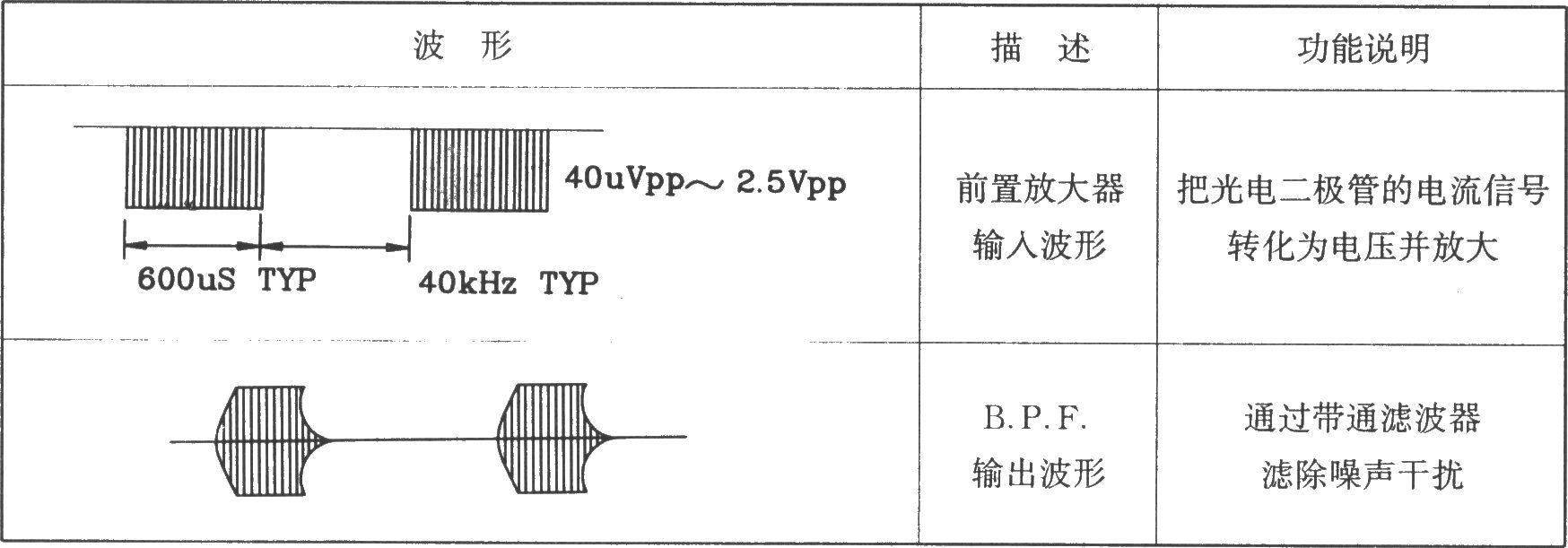

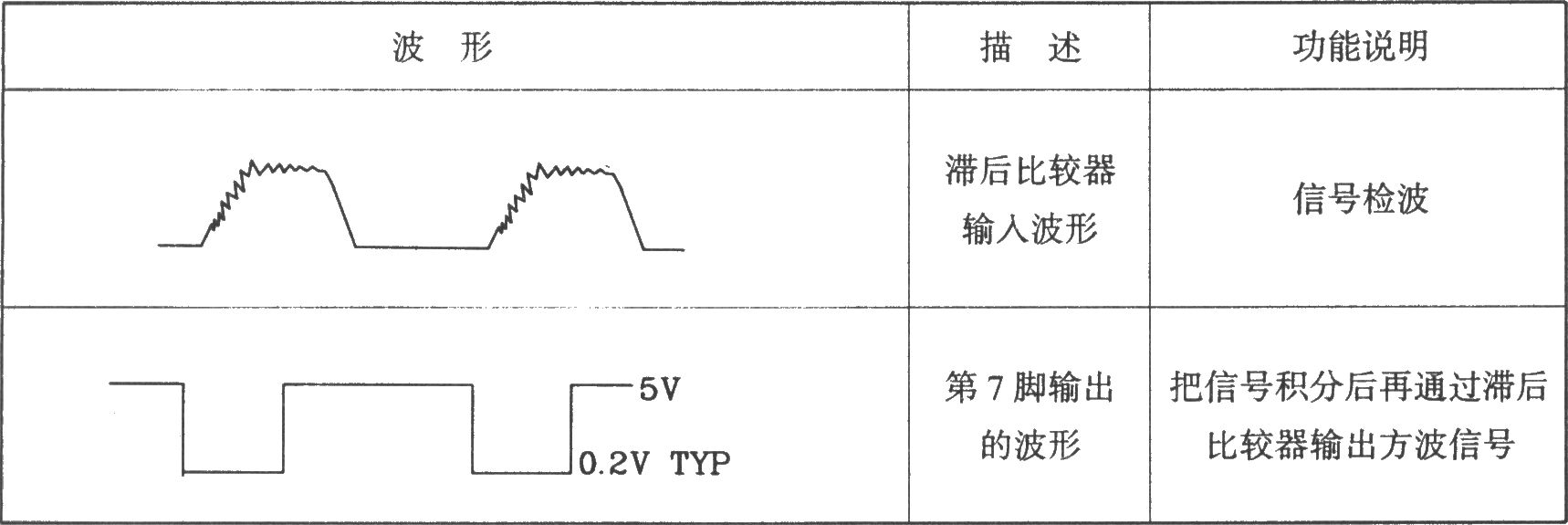

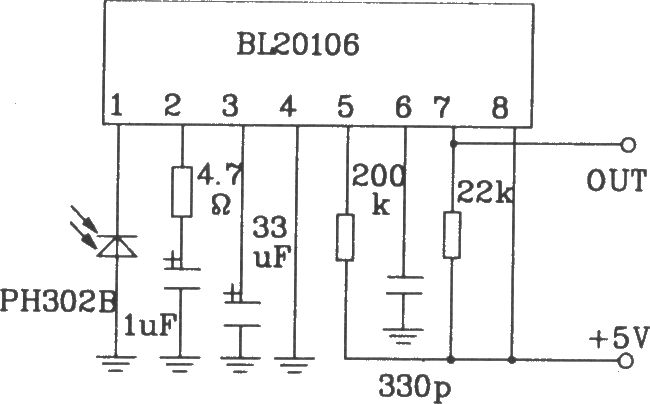

BL20106是上海贝岭电子技术有限公司生产的红外遥控系统中作接收前置放大的双极型专用集成电路。其特点是功耗小，工作电压低，内部具有带通满目波器；输出发球集电极开路输出，可与CMOS、TTL电路相连；输入可直接配接光电二极管。国内、外同类武旦的产品有D20106、CX20106、KA2184A等，它们均可直接互换。 BL20106外形引脚图 BL20106内部原理框图 下图为BL20106的极限工作参数：（TA=25℃） 下图为由BL20106构成典型应用电路，其电路十分简单，由于其典型工作电压为4.7～5.3V，电路工作频率F0=40kHz。 BL20106工作波形图如下图所示：
