KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介KD-12E外形引脚图 KD-12D KD-12（F）电气参数：由于KD-12E/KD-12D（F）均采用CMOS工艺制造，因此工作电压范围宽，功耗低。其典型工作电压范围为2～5V，静态电流（无振荡）为0.1～1μA。由

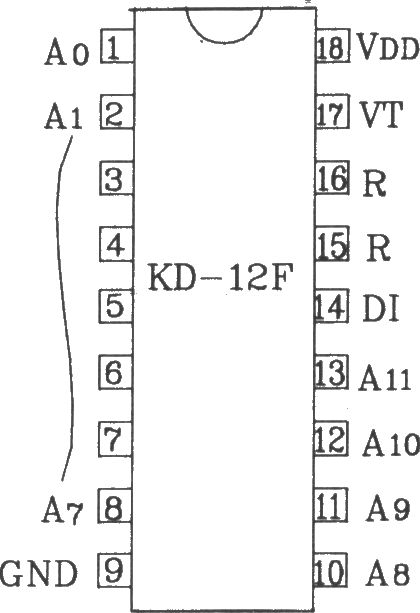

KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图 KD-12E外形引脚图

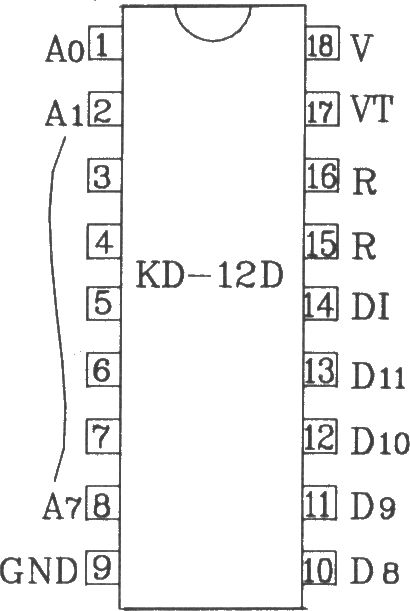

KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图 KD-12D

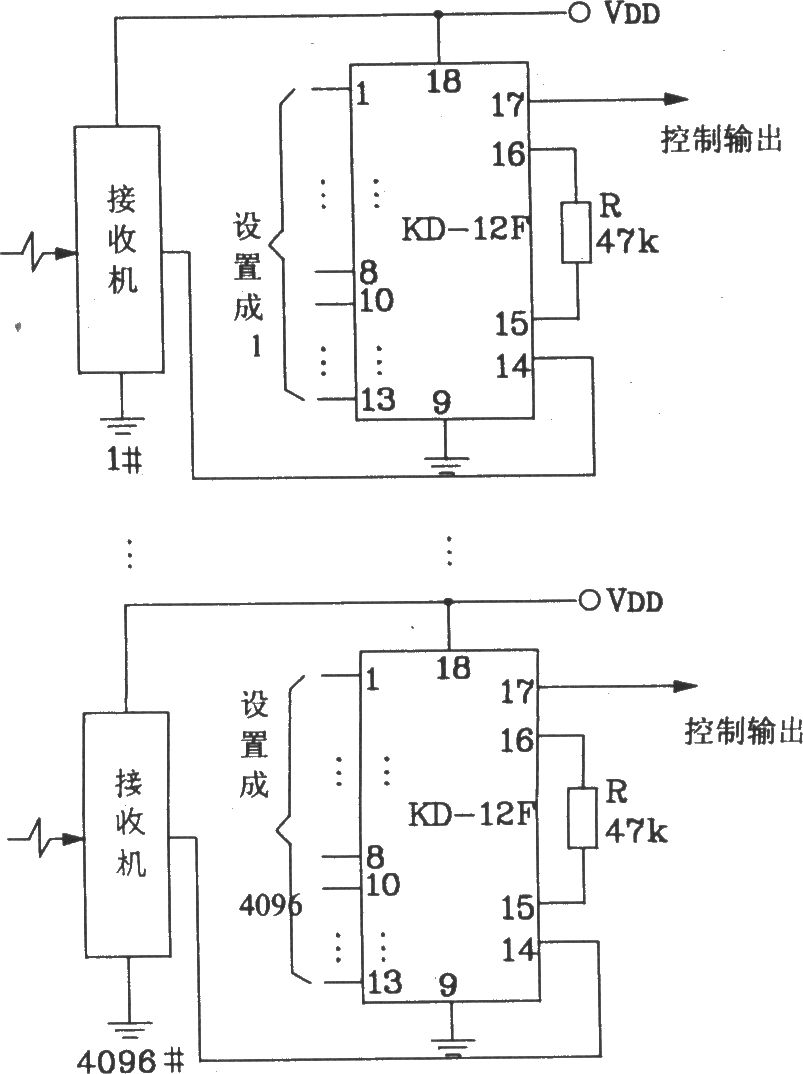

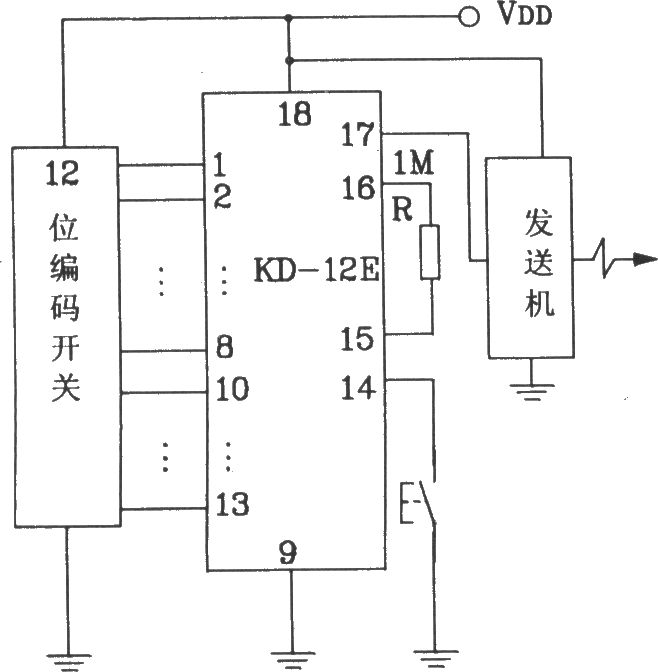

KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图
KD-12（F）电气参数：由于KD-12E/KD-12D（F）均采用CMOS工艺制造，因此工作电压范围宽，功耗低。其典型工作电压范围为2～5V，静态电流（无振荡）为0.1～1μA。由于A8/D8～A11/D11用于控制码输入，因此256种编码中每种内又能有16种子密码，通过人为设置可完成不同的控制功能。在发射/接收电路中一般取接收编码电路振荡频率为发射电路振荡频率的50倍。
