数字遥测温度表(FDD5/JDD5)

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介发射电路: 集成温度传感器AD590组成温度检测电路,将温度的变化转化为输出电流的变化。AD590的输出电流与测量温度成正比,即随着温度的上升,输出电流成1μA/K的恒定比率增大。当输

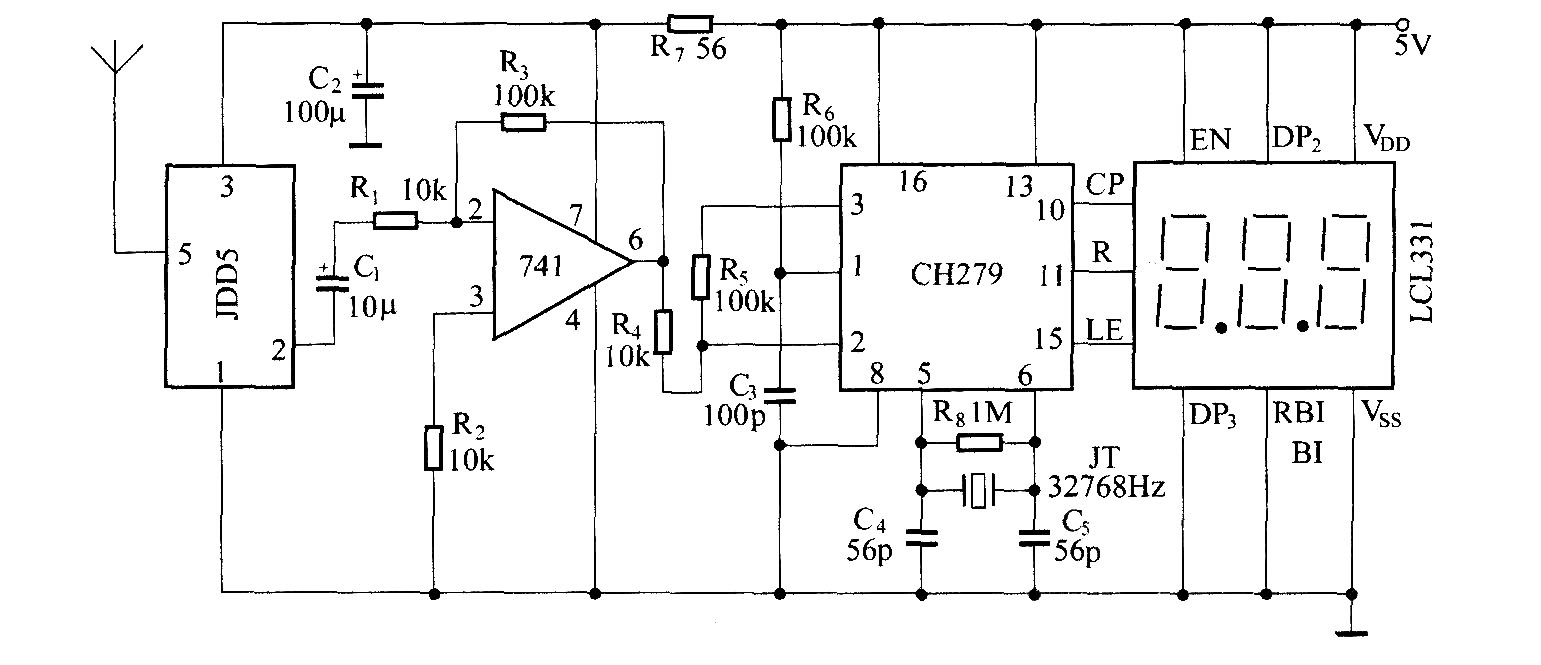

发射电路: 数字遥测温度表(FDD5/JDD5) 集成温度传感器AD590组成温度检测电路,将温度的变化转化为输出电流的变化。AD590的输出电流与测量温度成正比,即随着温度的上升,输出电流成1μA/K的恒定比率增大。当输出电流在流经RP2 时,在其上端形成电压降,这一电压经电压放大器放大后,作为电压-频率变换器的控制电压. 接收电路: 数字遥测温度表(FDD5/JDD5)
