自适应零电压开关电子镇流器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介自适应零电压开关电子镇流器原理图 IR2520主要用作驱动40W以下的荧光灯。灯的额定功率不同，Q1、 Q2、L2及C7等元件参数略有差异。例如。当灯管额定功率在16-28W范围内时。Q1和Q2应选用

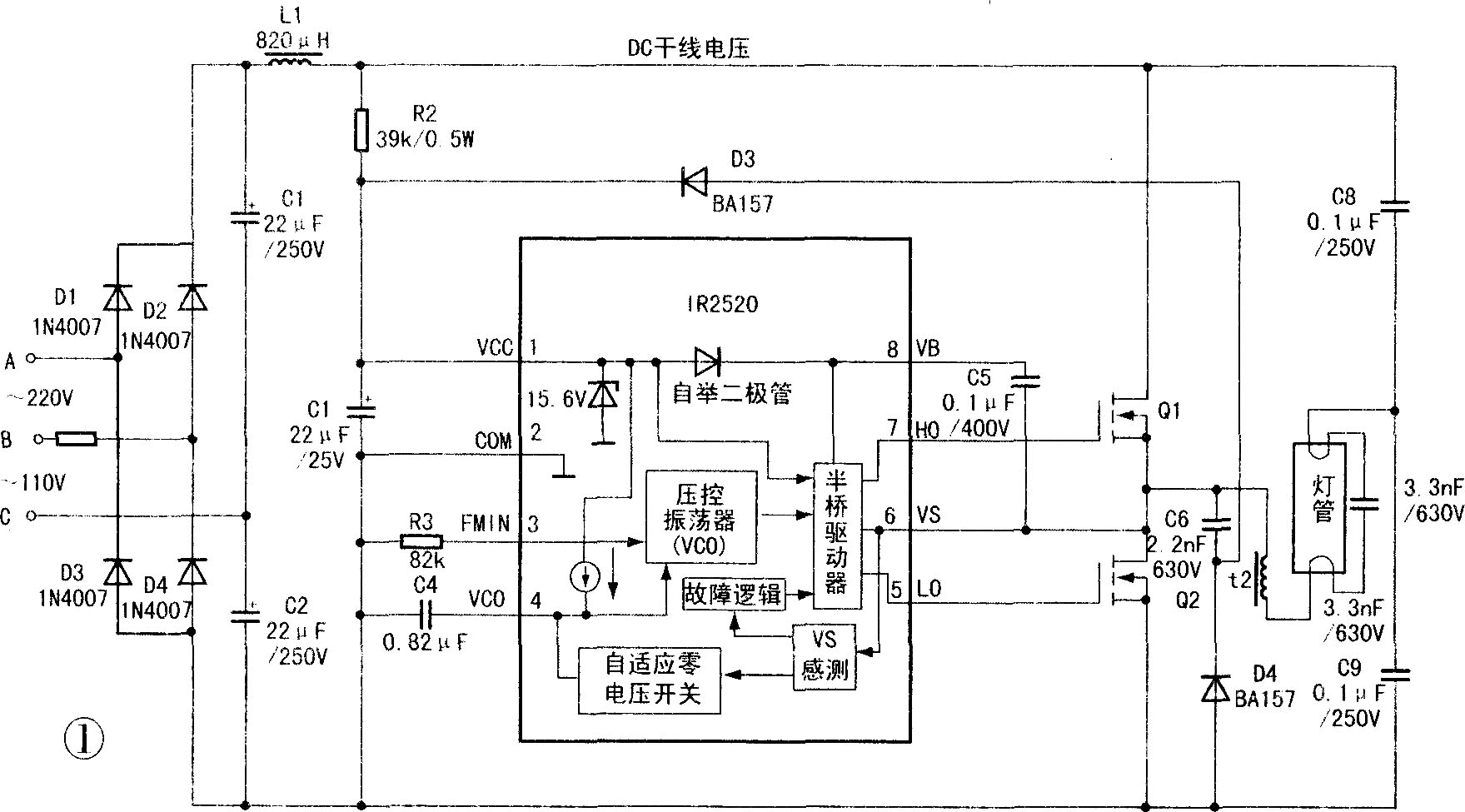

自适应零电压开关电子镇流器原理图
IR2520主要用作驱动40W以下的荧光灯。灯的额定功率不同，Q1、 Q2、L2及C7等元件参数略有差异。例如。当灯管额定功率在16-28W范围内时。Q1和Q2应选用500V、2A的 MOSFET(如IRFC420等)，L2电感值约在1．8mH和3．5mH之间，C7容量通常为3．3nF-5．6nF。灯功率越大，L2的电感值则越小，具体通过调试确定，使灯电流接近或符合灯的额定电流。．
