LM1876双电源供电音频功率放大电路

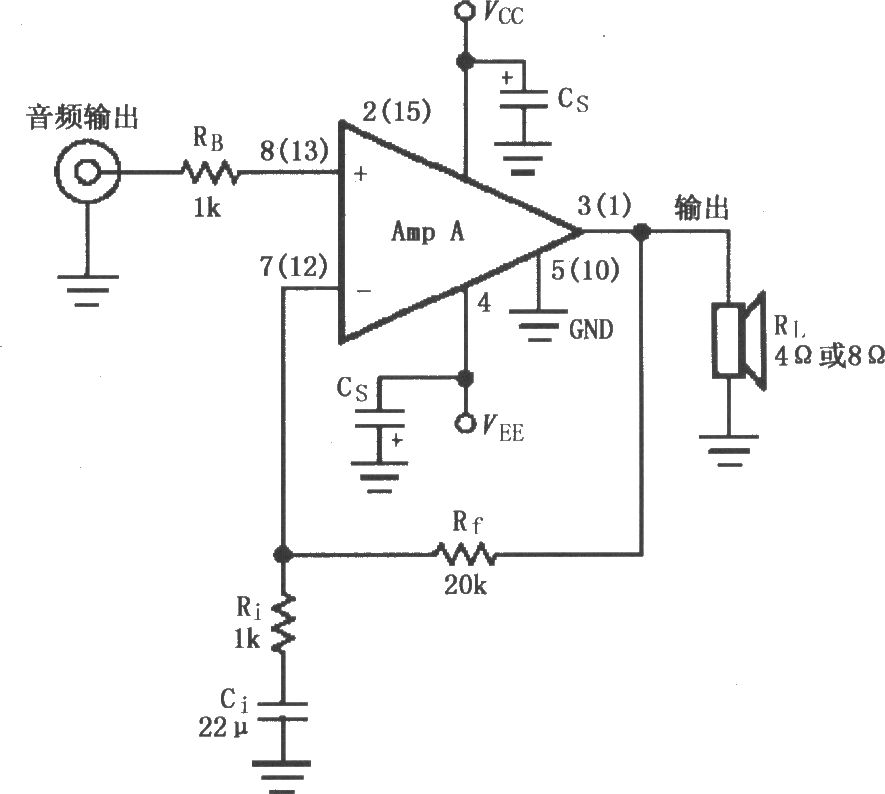

如图所示为LM1876的双电源供电音频功率放大电路(括号内为放大器B引脚号，Ci根据应用需要选用)。音频输入信号由插座输入，经过隔离电阻RB到LM1876的8脚，内部功率放大器A放大后从3脚输出加到扬声器；输出端反馈电阻Rf回放大器输入端7脚；正电源 VCC、负电源-VEE分别接在2脚和4脚，并且采用电解电容Cs作为电源去耦滤波。LM1876具有热保护功能，当温度上升到165℃时电路关断，温度降到155℃时重新开始工作，温度接着又上升，再次上升到165℃就再次关断。使用LM1876时，选用散热片应根据工作时结温低于温度保护起控点的原则，并且散热片与LM1876接触的热阻要小。LM1876中单个放大器的最大功耗理论为，其中VCC为加在LM1876的总的电源电压，RL为负载电阻。
