民用联防防盗报警器

为了配合社会治安，各种家用防盗报警器应运而生，但由于其功能单一，防盗的保险系数小，若是双职工白天家中无人，安了防盗报警器也无防范作用，所以，人们对家庭用的防盗报警器已失去了兴趣。有的地方推行整院联防装置，即大院的门时刻上锁，外来人如想进院去某栋某层某户走亲访友，必须先与门上的装置接触，同其被访之户通话，被访户主认可后发出一信号，门方被打开，但偷窃犯很少走门，多是从墙而过。况且这种联防设施通话装置的费用较高，且该装置也给该院住户出入带来了极大的不便。现在人们不得不大搞防盗铁门和阳台防盗网，防盗铁门与防盗网，只能挡君子，而不能挡“小人”，且金属材料浪费较大，不宜提倡。

为此，笔者设计了“民用联防防盗报警器”经试装效果良好，现介绍如下，供厂家仿效与爱好者自装。

1.功能特点

此联防防盗报警器具有下述功能：

（1）无论盗贼从门或窗进入联防体中的哪一户，只要撬开门或窗户少许（即不是全开），报警器立即报警；

（2）联防的各户不仅能听到宏亮的报警声响，还能通过户内显示装置，知道盗贼欲进哪一户行窃；

（3）盗贼进屋发现室内报警显示装置，既便切断该装置电源乃至将其砸烂，也于事无补，报警器照常报警；

（4）白天或夜晚，室内只有老人、小孩或妇女，歹徒闯进屋内强抢或欲行不轨，可向联防各户发出呼救报警；

（5）当住户遇到意外事情时，可向联防各户发出求助报警。

本联防防盗报警器的特点：

（1）成本低，以一单元12户（6楼，每层2户）计算，每套成本不超300元，每户平均是25元；

（2）安装简单、不影响室内美观；

（3）使用直流电源，不受停电影响，在待报警状态时几乎不耗电；

（4）无任何开关外露，防破坏性强，且使用简便、老幼皆宜；

（5）既适用于同一单元多户联防，又适合独家多室联防。

2.电路工作原理

民用联防防盗报警器的电路原理如图24-1所示；它是由分户报警动作、显示器和主报警器组成的。

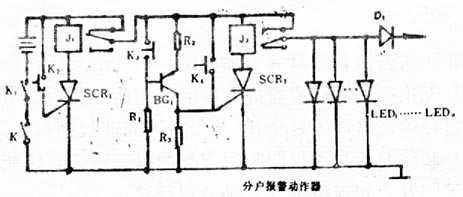

图24-1(a)

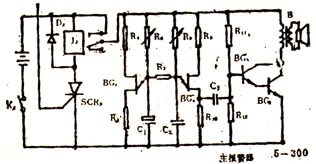

图24-1(b)

单向可控硅SCR1、SCR2、三极管BG1、BG2、继电器J1、J2及发光二极管LED组成分户报警动作与显示电路。其中，单向可控硅SCR1与继电器J1为密码开关电路；三极管BG1、BG2、SCR2、继电器J2与发光二极管LED为报警动作及显示电路。报警动作为闭合、断开联合方式，只要两开关K3、K4中的任一个断开（K3）或闭合（K4），报警动作器立即动作，触发主报警器工作。

工作过程是：待报警状态，单向可控硅SCR1因密码开关K2未接通，无触发电流而关断，继电器J1不动作，常闭触点接通分户报警动作器电路电源。

分户报警动作电路，又因K3未断开使复合管BG1、BG2的基极与发射极短接，处截止状态，单向可控硅SCR2不能导通，继电器J2线圈中无电流通过，其常开触点断开主报警电路中可控硅SCR3的触发电压，报警电路因无电源而不能工作。

当在待报警期间，有人撬开门或窗（即断开K3），或者误触了密码孔使K4接通，则可控硅SCR2因加上了触发电压导通，继电器J2动作，常开触点闭合，向主报警中开关电路SCR3控制极送去触发电压，SCR3导通，继电器J3动作，常开触点闭合，接通主报警器电路电源，发出报警声响。与此同时，该户置于各户中的显示发光二极管LED1～LED12点亮，告知该户有情况发生。

之所以在电路中选用了3只单向可控硅，是为使电路一经触发，即便门或窗重新关上或切断分户报警动作电路电源乃至砸烂，主报警电路仍能照常报警。

主报警电路是由开关电路和报警发声电路组成的。其中可控硅SCR3与继电器J3为开关电路，在待报警状态时，SCR3的控制极因无触发电压而关断，J3不动作，常开触点断开报警电路电源。当SCR3的控制极加上分户报警动作器送来的触发电压时，SCR3立即导通，J3动作，常开触点闭合，接通报警电路电源，发出宏亮的报警声响。

二极管D1的作用，是阻断其它分户输出的显示电压加在本户的显示发光二极管上。

报警发声电路，是由超低频振荡器和音频放大器所组成，其工作原理是：BG3、R4~R6、C1等组成超低频振荡电路，调整R6，使BG3发射极每秒钟产生1～5锯齿波信号；BG4、R8～R10、C2等，组成音频振荡电路，调节R8使其振荡频率在800~1500Hz左右。两个振荡信号经电阻R7交连调制后，通过电容C3耦合给低频功率放大器BG5、BG6，经输出变压器，喇叭便发出“波鸣、波鸣”的宏亮报警声响。

3.元件选择与调试

每户报警动作器的元件如下：
