ＰＩＣ单片机控制的遥控防盗报警器

ＡＧ９９００型智能遥控机车防盗系统电路如图１、图２所示。单片机ＰＩＣ１６Ｃ５４为主控器，ＶＤ５０２６、ＶＤ５０２７是编解码电路。该报警器具有声光三级连锁防盗、闪光滚动报警、防抢劫、免匙驾驶、超车寻车、解除熄火和灵敏度调节等功能，其全遥控操作非常适合在机动车辆上安装使用。

一、发射电路

图１中的ＶＤ５０２６、Ｔ４等组成遥控发射单元。１２Ｖ电源一路直接供给高频发射电路，另一路在按下发射键Ｋ１～Ｋ４时，经Ｄ１０、Ｒ２４～Ｒ２７分压得到约５Ｖ电压，通过Ｄ６～Ｄ９供给ＶＤ５０２６。按下发射键Ｋ１～Ｋ２之一时，{17}脚会输出编码脉冲串，经Ｔ４高频调制后发射出去（Ｔ４组成的高频振荡器频率约在１８０ＭＨｚ左右）。ＶＤ５０２６的Ａ０～Ａ７为加密地址编码输入端，每一位有“１”、“０”、开路三种状态。Ａ８～Ａ１１（Ｄ０～Ｄ３）有双重输入功能，既可与Ａ０～Ａ７一起作为地址编码输入端，也可作为控制数据编码输入端，分别接“０”或“１”（图１中未标出）。
{14}脚ＴＥ为编码脉冲发送启动端，低电平有效。ＶＤ５０２６的发送端{17}脚的编码脉冲为低电平时，输出加密地址及数据编码的串行脉冲。{15}、{16}脚跨接振荡电阻Ｒ２８，其频率ｆ０＝１．６×１０６／ＲＨｚ，约为９００Ｈｚ。

二、接收、解码、指令处理及接口电路

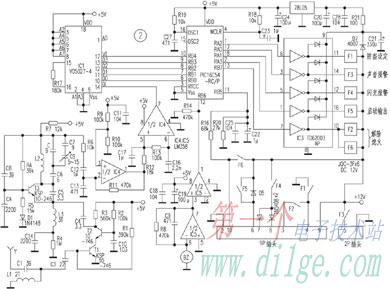

图２是接收、解码和输出电路。当天线Ｙ接收到高频信号时，经Ｃ１、Ｌ１、Ｃ３高通滤波输入到Ｔ１、Ｔ２组成的共射—共基级联高放，再由Ｃ４输入到Ｔ３的发射极。Ｔ３及外接的ＬＣ网络组成超再生检波电路，检出９００Ｈｚ的编码脉冲串，经ＩＣ４两级放大后送入解码器ＶＤ５０２７{14}脚（编码脉冲输入端）。使用时，要求ＶＤ５０２７的加密地址编码与ＶＤ５０２６的编码一致。其{10}～{13}脚（Ｄ０～Ｄ３）为控制数据输出端，每位仅有“１”或“０”两种状态。{17}脚为解码输出端。当解码有效时，ＶＴ由低电平变为高电平。此脚与{10}～{13}脚一起为单片机提供状态判断依据。

单片机接收到解码信号，使系统处于相应的工作状态。其{1}、{2}、{13}、{17}～{18}脚分别控制防盗设定、遥控启动、解除熄火、声音报警、方向灯闪亮等。当单片机处于上述报警状态时，对应引脚电平由低变为高，再经ＩＣ３驱动相应继电器动作。本机检测元件由ＢＺ压电蜂鸣器担当。有盗情时，ＢＺ检测的信号经ＩＣ５两级放大送单片机，单片机据此作出相应的判断和输出。

本机的２Ｐ插头为报警器电子喇叭供电。

本机灵敏度是通过控制ＢＺ振动信号输出到ＩＣ２{12}脚的电平进行调节的（共有１０挡，图中未绘出）。限于篇幅，本机其他功能此处不再详述。
