六声防盗警号ＡＳＩＣ

该警号可用单声或２～６种声音任意组合、循环播放。Ｍ３７６Ｘ系列共有７个品种，其中Ｍ３７６０分别为１６脚和１８脚ＤＩＰ封装；Ｍ３７６１分别为８脚、１６脚、１８脚ＤＩＰ封装；Ｍ３７６２分别为１４脚和１８脚ＤＩＰ封装。

图１是由Ｍ３７６０组成的报警喇叭电路，采用３Ｖ电池供电，喇叭选用小口径纸盆喇叭。在接通电源时，喇叭并不发声，只有Ｋ１～Ｋ６任一开关闭合时，才会发出报警声，报警时ＬＥＤ以１Ｈｚ频率闪烁指示。

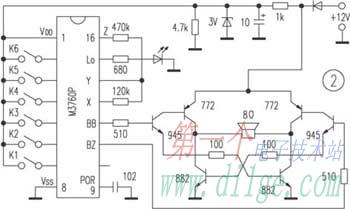

图２是由Ｍ３７６０构成的１２Ｗ高音喇叭驱动电路。ＢＢ、ＢＺ端均为驱动输出端，轮流推动复合驱动电路，工作电流在１Ａ以上。本电路采用动圈式高音号筒喇叭，具有强劲的警号震撼度。ＬＥＤ为１Ｈｚ频率闪烁作为报警指示。若两个开关闭合，则电路发出两种警号声，并循环不断的长鸣。若６个开关全部闭合，则警声从第１至第６种声音顺序发出，并循环不断地工作。一个警叫循环周期约１５秒左右，改变Ｚ、Ｘ端的外接电阻阻值，可调整警叫速度。同样，开关全部断开时，电路处于静态守候状态，并不发声工作。
