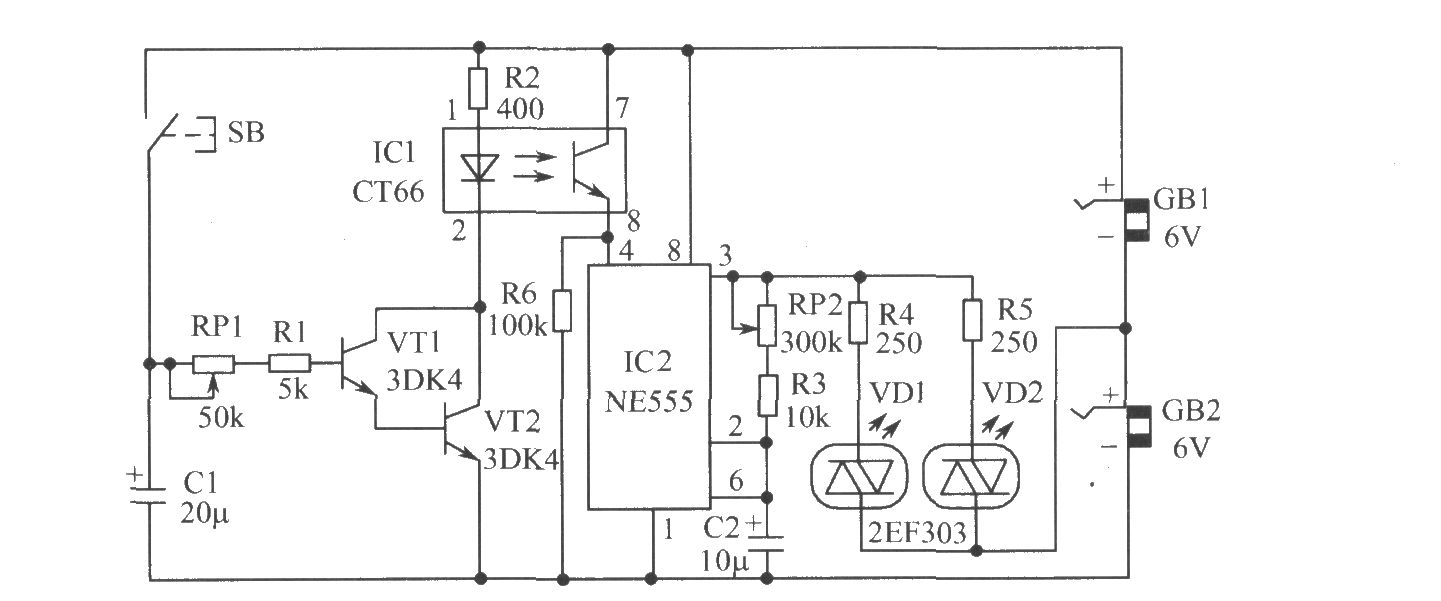

多姿的猫头鹰电路原理图

如图所示的多姿猫头鹰电路，只要启动自复按钮，电子猫头鹰的双眼立即在红色和绿色之间不停地交替翻转。经一段时问延时，电子猫头鹰终因“工作疲劳”而自动地转入休息状态。 元器件选择：IC1选用CT66型8脚光电耦合集成块，该集成块有两组光电耦合器，实际应用中只选了其中的一组。IC2可选用NE555、FD555、5G555等型号的时基集成电路。VT1、VT2选用NPN硅三极管，可用型号有：3DG6、3DG8、3DG12、3DK2、3DG182、9013等，β值大于50即可。VD1、VD2选用2EF303变色发光二极管。电路中所用电阻皆为(1／8)W的金属膜电阻。
