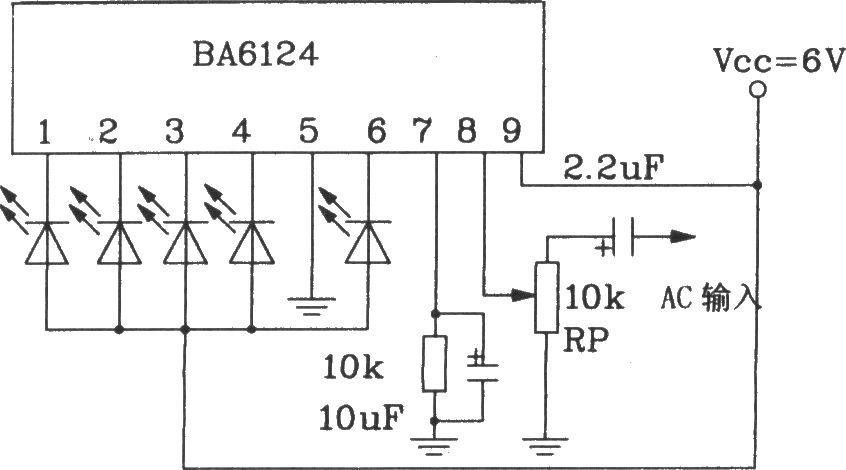

BL6124五位LED电平表驱动集成电路基本应用电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

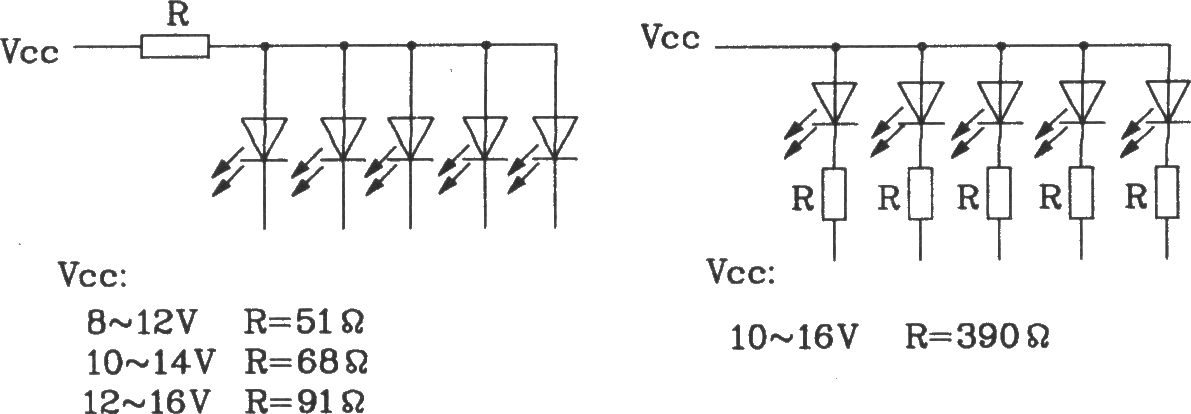

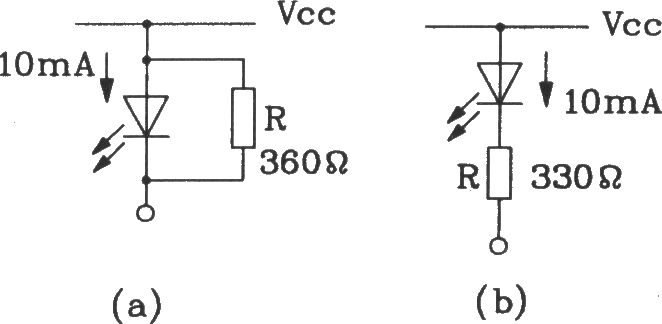

简介2块BA6104构成的10点LED电平显示电路LED限流电路为了限制LED电流可在LED旁并联一电阻或串联一电阻，如图(a)、(b) 当工作电压高于9V时，在LED电流端应加一电阻分流，具体Vcc值不同时的电路
