• 双极性对称稳压电源(LM7812、LM7912)

  稳压电路图

  如图所示为双极性对称稳压电源电路，它采用两只三端稳压器，7812和7912构成的简单实用的对称型正负稳压电源。该电源输出电压为±12V，输出电流最大为l.5A。对7812和7912的选择，力求性...

  阅读更多

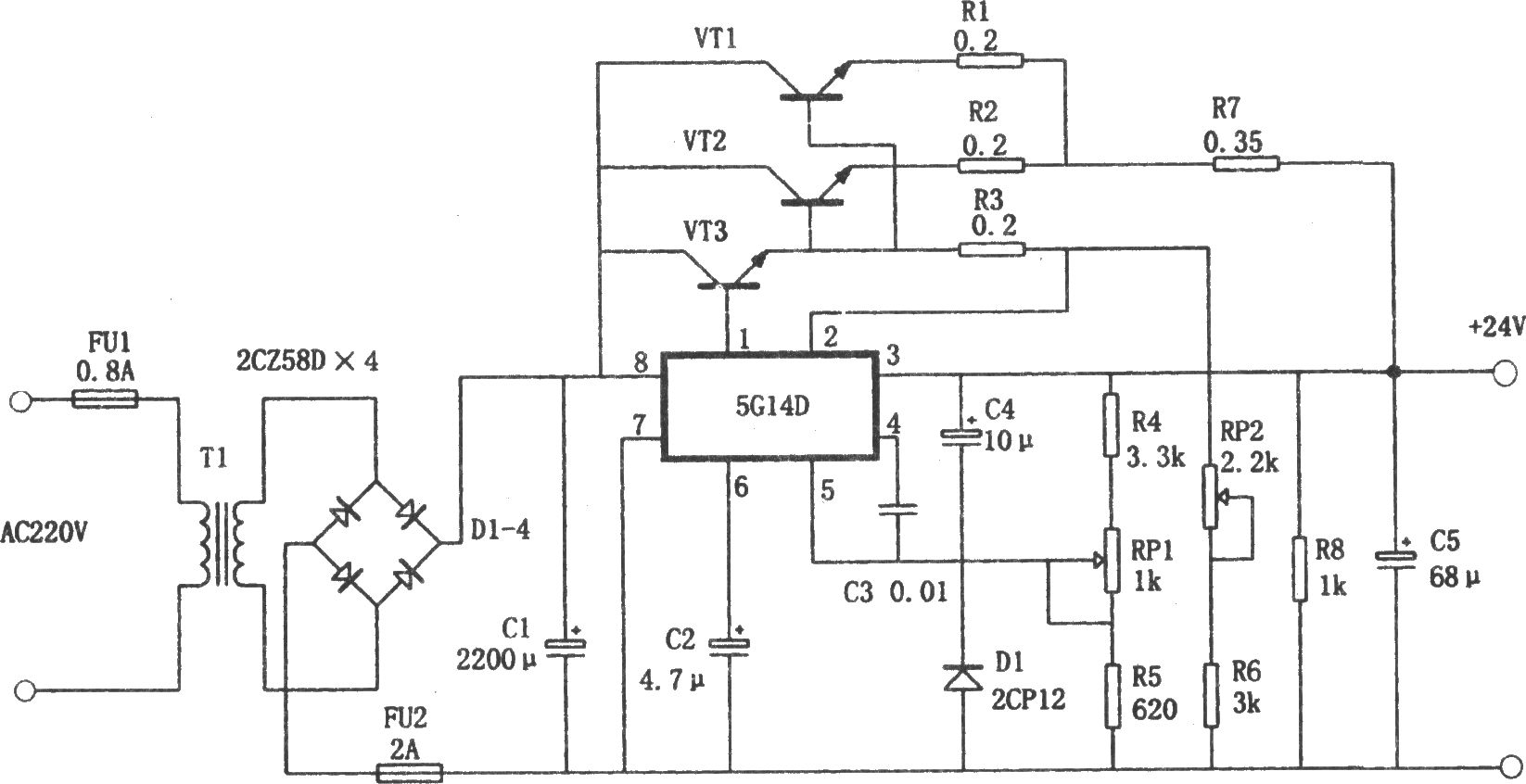

• 5G14D构成的 24V、1.9A稳压电源

  稳压电路图

  如图所示为一种 24V、1.9A电源电路。它以国产的集成稳压器5G14D为核心，外接三只功率晶体管，使电源的输出电流由5G14D本身的额定电流24mA，提高到1.9A。RP1用来微调输出电压，RP2用来调...

  阅读更多

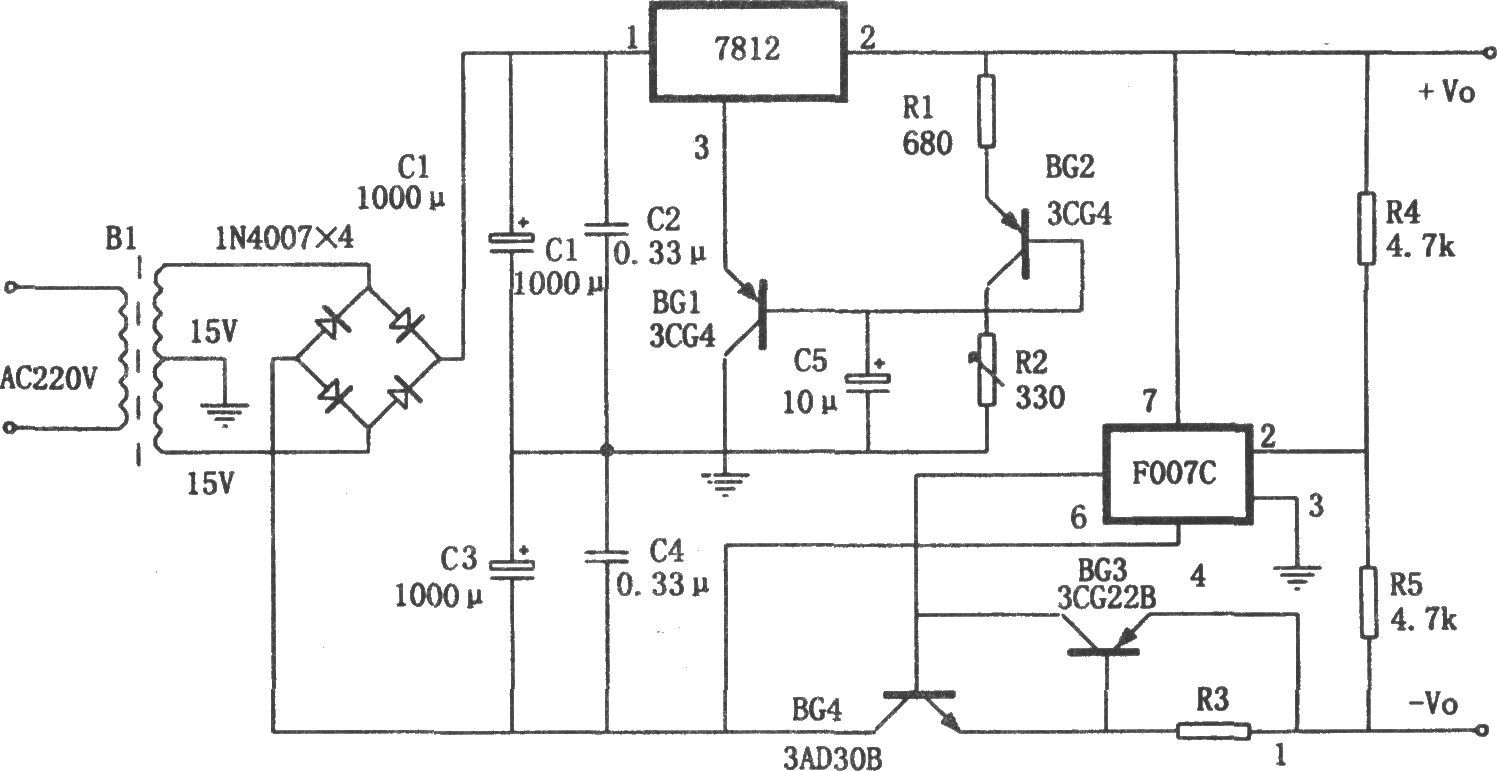

• 温度补偿式正负对称稳压电源(7812、F007C)

  稳压电路图

  如图所示是一种带有温度补偿的、负电压跟随正电压变化的正负对称集成稳压电源。本电路特点是：在三端稳压器调压回路中接有两只同型号三极管，利用三极管PN结的温度特性进行温...

  阅读更多

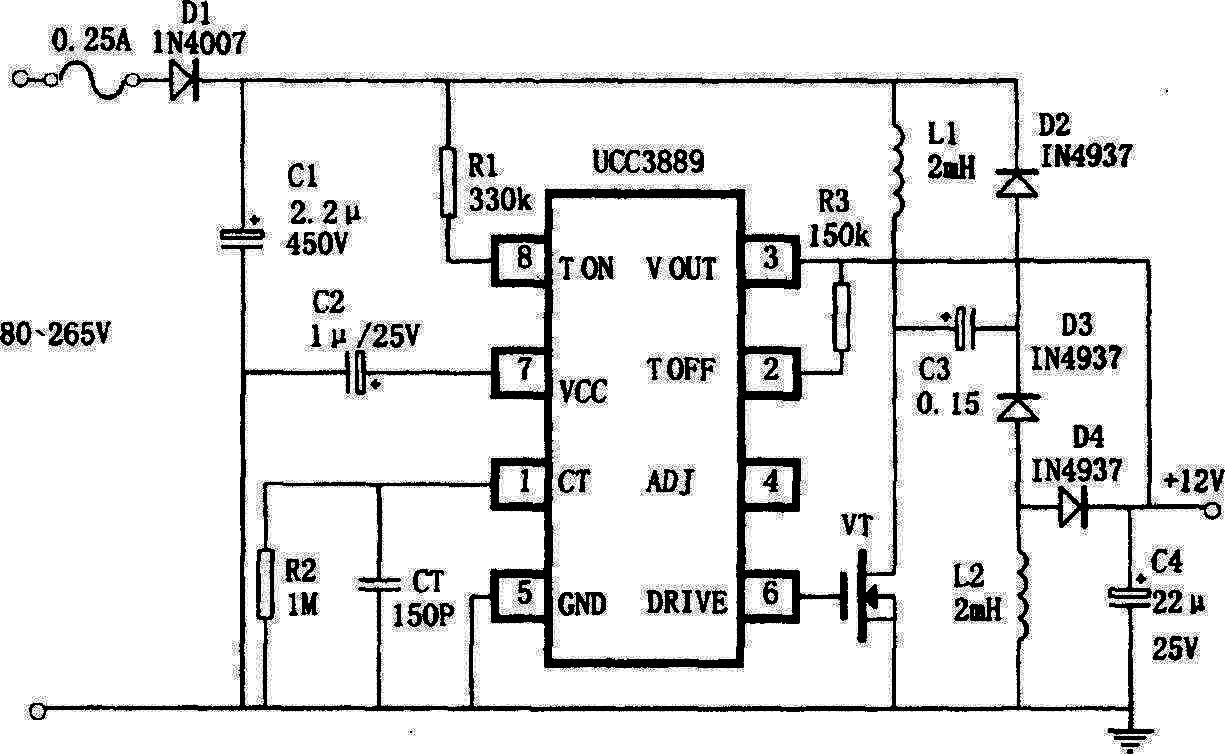

• UCC3889组成的非隔离12V直流稳压电源

  稳压电路图

  如图所示为UCC3889组成的非隔离12V直流稳压电源，输出功率为1W，最低开关频率为100kHz，总效率约为50%。...

  阅读更多

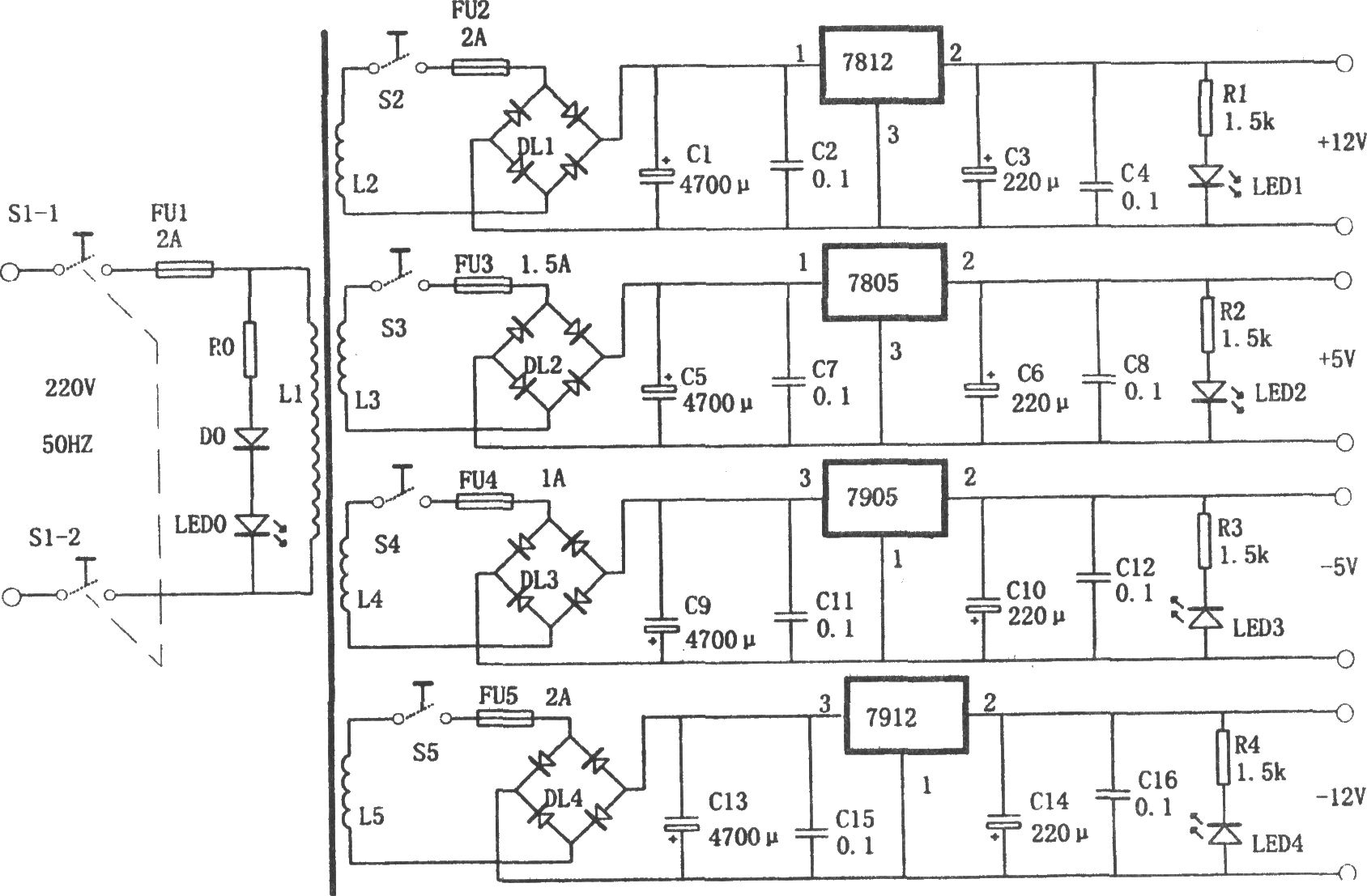

• 多路输出的稳压电源(7912、7805)

  稳压电路图

  如图所示为多路输出的稳压电源电路。该电路利用变压器的4个次级绕组和7812、7805、7905、7912分别提供 12V、 5V、-5V和-l2V 4组相互独立的输出电压。每组输出电压都有单独的开关控制和输...

  阅读更多

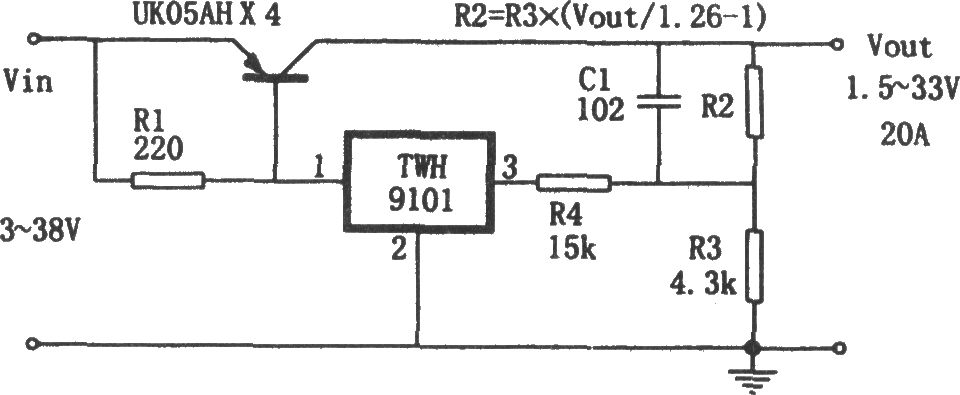

• TWH9101构成的低压差高精度大电流稳压电源

  稳压电路图

  如图所示为低压差高精度大电流稳压电源电路。它是采用精密稳压推动集成电路TWH9101和大功率调整管UK05AH组成的，具有以下特点：(1)可根据实际需要加装调整管。每只UK05AH能通过5A电流...

  阅读更多

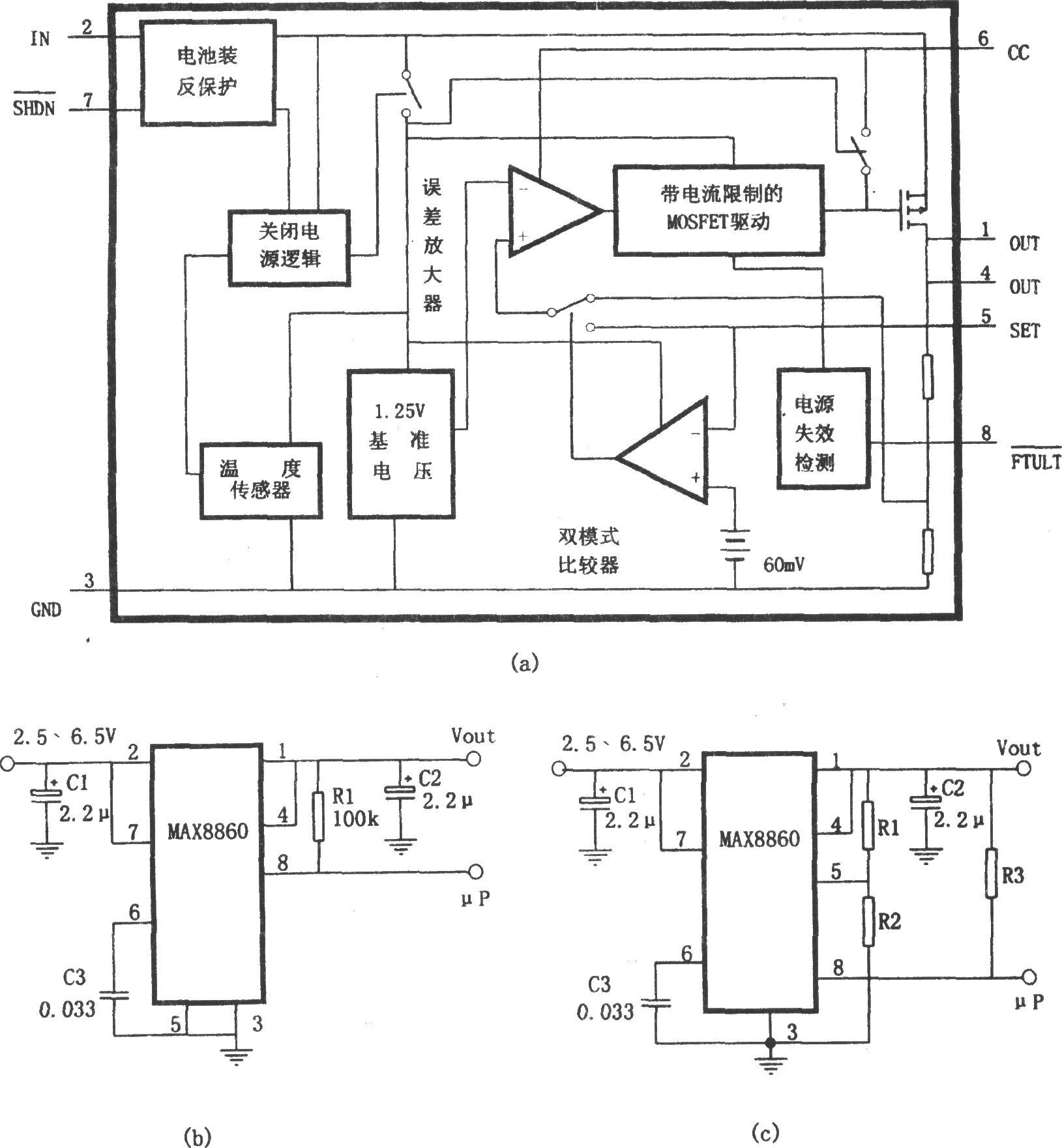

• 用MAX8860构成的低压差线性稳压电源

  稳压电路图

  MAX8860是一种低压差、低噪声线性稳压器集成电路，主要特点有；输入电压范围2.5～6.5V;电压输出采用两种模式(DUAL MODETM)，即固定电压输出和设定电压输出；无论是那种模式，其输出电流...

  阅读更多

• 触摸控制稳压电源(LM317、C181、C301)

  稳压电路图

  如图所示为触摸控制稳压电源。本电源采用数字集成电路和模拟开关控制LM317控制端(ADJ)与地之间的电阻值，从而代替了传统的电位器，使得操作方便，只需触摸金属片就可调整输出电压...

  阅读更多

• LM317构成的分挡可调直流稳压电源

  稳压电路图

  如图所示为分挡可调直流稳压电源。本电源主要以可调式三端稳压器LM317为核心，在LM317的调整端接有可调电位器W、电阻R3～R10及九挡拨动开关S2和三极管VT，通过调节S2，在输出端可得到...

  阅读更多

• 负参考电压电路

  稳压电路图

  负参考电压电路...
