由74LS00、74LS221构成的简易脉冲信号发生器

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-05-23

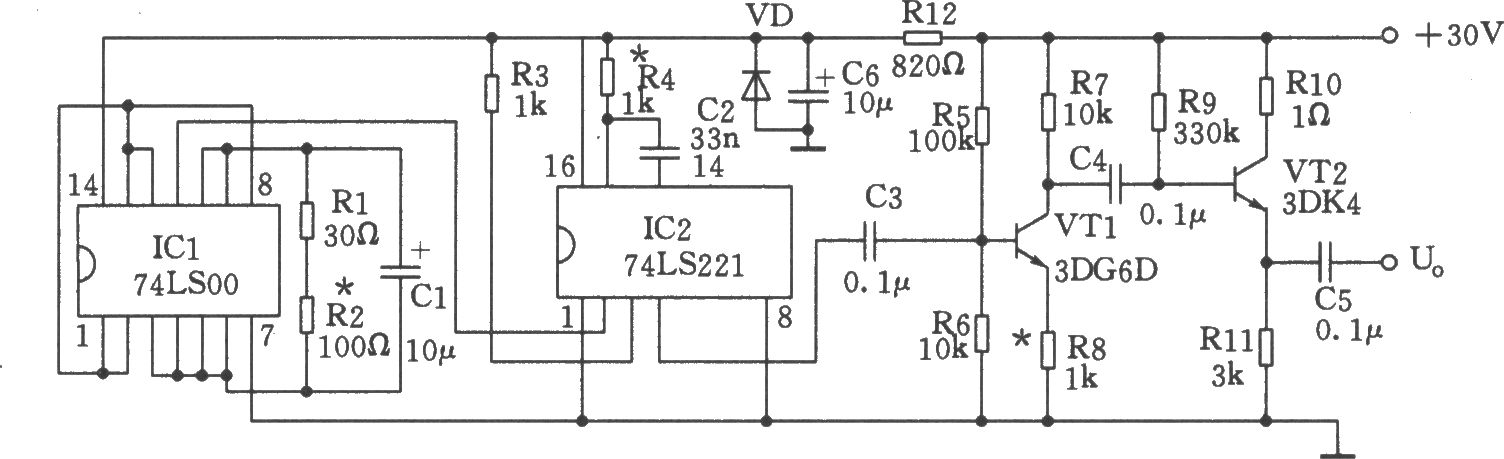

简介如图所示为简易脉冲信号发生器电路。该信号发生器主要采用两块TTL集成电路(74LS00和74LS221)产生τ=4μs的脉冲信号，所用元器件较少，便于调试和维修。
