图层管理器中关闭图层与冻结图层的区别

图层管理器中关闭图层与冻结图层的区别

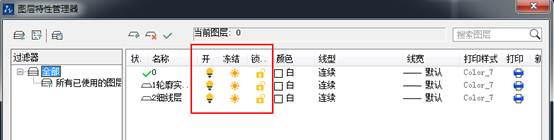

在CAD的图层管理器中大家知道对于图层的设置当中有开/关图层、冻结图层、锁定图层等选项，如下图：

具体的这几项应该怎么应用，这三者之间又有什么样的区别呢？

开/关图层和冻结图层：

共同点：

他们的作用都是将选定的图层所绘制的图元不在绘图区显示

区别：

1.开/关图层：选择关闭图层之后此图层还能被置为当前图层并能继续在此图层上绘制图元，但是绘制完一个图元命令结束后绘制的图元就不见了，这是因为刚画的图元放在了关闭的图层上，画完后即为关闭模式，将此图层打开则可看到刚才画完就消失不见的图元。

2.冻结图层：冻结后此图层则不显示并且被冻结的图层不能再被置为当前图层且也不能继续在此图层上继续绘制图元。

3.锁定图元：将锁定的图层图元颜色显示变淡且锁定图层上的图元不能被编辑只能作为参照进行对象捕捉、标注等操作不能改变锁定图层上图元的大小及位置等参数。
